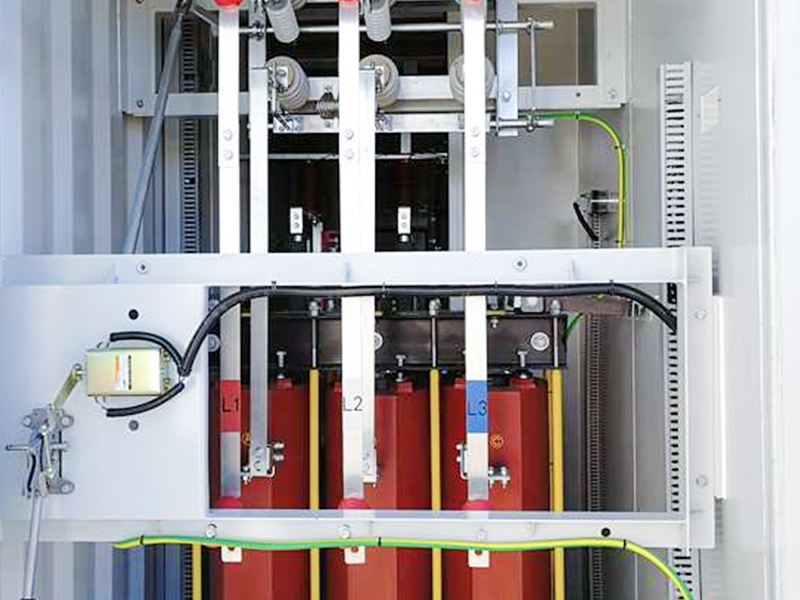

La compensación de potencia reactiva ya no es un requisito estandarizado de las empresas de servicios públicos. A medida que los códigos de red se ajustan y aumenta la penetración de energía renovable, el soporte de voltaje dinámico exige una ingeniería altamente específica y adaptada al sitio. Depender de soluciones heredadas de energía reactiva, como bancos de capacitores básicos con conmutación mecánica, a menudo conduce a incumplimiento de la red, conflictos espaciales graves e inestabilidad operativa. Asumir que todos los compensadores síncronos estáticos funcionan de manera idéntica es un error de ingeniería que pone en peligro proyectos enteros de subestaciones.
La evaluación de soluciones modernas de energía reactiva requiere ir mucho más allá de las clasificaciones MVAR básicas. Los tomadores de decisiones deben analizar topologías de convertidores, sistemas de gestión térmica y envolventes ambientales específicos. Esta evaluación rigurosa garantiza que la tecnología se alinee perfectamente con las demandas de la red específicas del sitio, los requisitos de solución de fallas y los extremos ambientales locales. Exploraremos los diferentes tipos de arquitecturas STATCOM disponibles en la actualidad. Aprenderá cómo combinar topologías de convertidores, métodos de enfriamiento y gabinetes físicos con los requisitos exactos de su proyecto, garantizando la estabilidad de la red a largo plazo.
Las arquitecturas STATCOM varían fundamentalmente según la topología (por ejemplo, multinivel modular frente a puente de voltaje estándar) y la configuración de la conexión, lo que afecta directamente el rendimiento armónico y la transmisión de fallas.
La metodología de refrigeración determina tanto la huella operativa como los gastos generales de mantenimiento a largo plazo de la instalación.
Las limitaciones ambientales de implementación dictan la elección entre configuraciones en contenedores, en edificios o al aire libre.
Seleccionar un integrador de sistemas calificado requiere examinar su experiencia específica con el código de red requerido, la integración del sistema de control y las capacidades de prueba de hardware en el circuito.
La gestión tradicional de la potencia reactiva depende en gran medida de bancos de reactores y condensadores conmutados mecánicamente (MSC). Estos sistemas heredados cambian en pasos discretos y predefinidos. Esta respuesta lenta, basada en pasos, frecuentemente causa graves sobreimpulsos o subimpulsos de voltaje durante rechazos repentinos de carga o caídas de generación. Los ingenieros de campo a menudo observan que el desgaste mecánico de los interruptores físicos durante eventos de conmutación frecuentes genera altas tasas de fallas e interrupciones prolongadas por mantenimiento. En marcado contraste, la electrónica de potencia moderna proporciona inyección o absorción continua de potencia reactiva en subciclos. Estabilizan la rejilla al instante sin depender de piezas mecánicas móviles. Esta capacidad dinámica mitiga las rápidas fluctuaciones de voltaje causadas por la generación renovable intermitente, evitando disparos molestos de equipos sensibles de la planta.
Las diferencias operativas entre un compensador VAR estático (SVC) y una solución moderna basada en convertidor se vuelven evidentes durante fallas graves de la red. Los SVC utilizan reactores controlados por tiristores (TCR) y condensadores conmutados por tiristores (TSC). Debido a que dependen de componentes pasivos, la salida de potencia reactiva de un SVC es directamente proporcional al cuadrado del voltaje de la red. Cuando el voltaje de la red cae durante una falla, la capacidad del SVC para proporcionar soporte reactivo colapsa cuadráticamente justo cuando la red más lo necesita.
Los convertidores avanzados actúan como verdaderas fuentes de voltaje. Inyectan su corriente reactiva nominal máxima incluso con tensiones de sistema muy reducidas. Esta característica de tensión-corriente plana garantiza un rendimiento robusto de funcionamiento de baja tensión (LVRT), evitando que las caídas de tensión localizadas provoquen apagones regionales más amplios. Las pruebas de puesta en servicio en el sitio demuestran consistentemente que los sistemas basados en convertidores mantienen una salida de corriente reactiva total por debajo de 0,1 por unidad (pu) de voltaje, mientras que la salida de SVC cae a casi cero.
Métrica de rendimiento | SVC heredado | STATCOM moderno |
|---|---|---|
Tiempo de respuesta | 2 a 3 ciclos (30-50 ms) | Subciclo (<10 ms) |
Salida de bajo voltaje | Cae cuadráticamente con el voltaje | Mantiene la corriente reactiva completa |
Generación Armónica | Alto (requiere filtros pasivos grandes) | Bajo (especialmente en topologías MMC) |
Amortiguación activa | Capacidad limitada | Altamente eficaz para SSR/SSCI |
Huella | Extensivo (grandes reactores y filtros) | Compacto (alta densidad de potencia) |
Las plantas eólicas y solares presentan complejos desafíos de estabilidad, particularmente en lo que respecta a la resonancia subsíncrona (SSR) y las interacciones de control subsíncronas (SSCI). Los SVC heredados luchan por amortiguar estas oscilaciones de alta frecuencia y, en ocasiones, pueden exacerbarlas debido a sus redes de filtros pasivos. Las topologías de convertidores modernas ofrecen características superiores de amortiguación activa. A través de algoritmos de control avanzados, inyectan corrientes contraoscilatorias para neutralizar la SSR. Los operadores de red exigen ahora estas capacidades de amortiguación activa como estándar estricto para integrar recursos basados en inversores (IBR) a gran escala en redes débiles.
Los bienes inmuebles de las subestaciones están muy limitados, particularmente en las mejoras de terrenos abandonados donde la expansión del terreno es físicamente imposible. Los SVC requieren espacios físicos enormes para albergar voluminosas válvulas de tiristores, grandes reactores de núcleo de aire y extensos bancos de filtros de armónicos pasivos. Las soluciones de conversión avanzadas eliminan la necesidad de componentes pasivos de gran tamaño. Esta eficiencia espacial permite a los ingenieros implementar soporte reactivo de alta capacidad dentro de líneas de propiedad estrechas, evitando demoras complejas en la adquisición de terrenos, obstáculos para obtener permisos ambientales y modificaciones extensas de ingeniería civil.
Si bien la tecnología subyacente de transistores bipolares de puerta aislada (IGBT) es universalmente superior a los dispositivos FACTS (sistemas de transmisión de CA flexibles) basados en tiristores heredados, estos sistemas no son productos intercambiables. Las configuraciones internas, las frecuencias de conmutación y el hardware de control varían enormemente entre los fabricantes. Debe hacer coincidir la arquitectura interna específica con su entorno operativo, perfil de carga y requisitos del código de red regional para lograr un rendimiento confiable. Un sistema diseñado para un corredor de transmisión estable fallará si se implementa para mitigar el parpadeo severo en una acería industrial.
Las primeras generaciones de compensadores de potencia reactiva utilizaban topologías de convertidor de fuente de voltaje (VSC) de dos o tres niveles. Si bien son efectivos, estos circuitos de puentes de voltaje tradicionales generan una distorsión armónica significativa debido a sus bloques de conmutación de alta frecuencia. Para cumplir con los estándares de calidad de la energía eléctrica, los VSC tradicionales requieren filtros de armónicos de CA pesados, que consumen espacio e introducen riesgos de resonancia.
La industria ha virado decisivamente hacia topologías de convertidor modular multinivel (MMC) para aplicaciones a nivel de transmisión. Las arquitecturas MMC apilan en serie decenas o cientos de submódulos independientes. Al conmutar estos submódulos en una secuencia en cascada, el MMC genera una forma de onda de voltaje sinusoidal casi perfecta. Esto elimina la necesidad de filtros de CA voluminosos. Además, las topologías MMC operan a frecuencias de conmutación individuales más bajas, lo que reduce drásticamente las pérdidas de conmutación y el estrés térmico en los IGBT.
La naturaleza modular proporciona redundancia integrada a través de mecanismos de ingeniería específicos:
Redundancia N+1 o N+2: Los sistemas están diseñados con submódulos adicionales por fase.
Bypass de alta velocidad: Si falla un solo submódulo, se activa un interruptor de bypass mecánico o de estado sólido en microsegundos.
Operación continua: El sistema de control recalcula la secuencia de conmutación instantáneamente, lo que permite que la unidad permanezca en línea sin interrupción ni reducción de potencia.
Mantenimiento intercambiable en caliente: Los submódulos defectuosos se pueden aislar y reemplazar durante los períodos de mantenimiento programado sin requerir un desmontaje completo del sistema.
La configuración de conexión de las fases del convertidor dicta su capacidad para manejar cargas desequilibradas. Un sistema estándar conectado en estrella (o estrella) es muy eficaz para redes de transmisión de servicios públicos equilibradas. Sin embargo, los entornos industriales presentan graves desequilibrios de fase. Las redes de tracción pesada, los polipastos de minería y los hornos de arco eléctrico generan corrientes asimétricas, lo que provoca un desequilibrio de voltaje localizado que degrada la vida útil del equipo y genera penalizaciones en los servicios públicos.
Para estas aplicaciones exigentes, los ingenieros especifican un STATCOM conectado delta. La configuración delta permite que el sistema de control administre la potencia reactiva de forma independiente en cada fase. Proporciona un circuito cerrado para que las corrientes de secuencia cero circulen internamente. Esto atrapa las corrientes de desequilibrio dañinas dentro del convertidor, evitando que se propaguen aguas arriba hacia la red pública más amplia y violen los límites de cumplimiento del punto de acoplamiento común (PCC).
La clasificación depende en gran medida del nivel de voltaje y la aplicación principal. Un STATCOM de distribución (DSTATCOM) normalmente opera en voltajes medios o bajos, que van desde 480 V hasta 35 kV. Su misión principal es mitigar los problemas localizados de calidad de la energía. Los DSTATCOM actúan como filtros de potencia activos, neutralizando la distorsión armónica, mitigando el rápido parpadeo de voltaje de la maquinaria industrial y equilibrando cargas de fase desigual dentro de una instalación específica.
Los sistemas de clase de transmisión se conectan a redes de alto voltaje, que a menudo superan los 110 kV mediante transformadores elevadores. Sus algoritmos de control se centran en la estabilidad de la red masiva. Gestionan la regulación de voltaje regional, proporcionan una inyección masiva de corriente reactiva durante fallas en las líneas de transmisión y aumentan la capacidad de transferencia de energía en estado estable de los corredores de alto voltaje existentes al mantener un perfil de voltaje plano a lo largo de largas distancias.
![\"ESTACOM](\"https://irrorwxhqkmllo5m-static.micyjz.com/cloud/pjBplKoqlkSRmllprillip/news_main_image_233855055539236878132.jpg\" "\\"\\"")
La electrónica de potencia genera una cantidad sustancial de calor durante las operaciones de conmutación continua. La gestión de la temperatura de unión de los IGBT evita el descontrol térmico y la falla de los componentes. La metodología de enfriamiento elegida dicta la disposición física, el programa de mantenimiento y la confiabilidad general de la instalación.
un STATCOM enfriado por aire utiliza ventiladores de alta velocidad para forzar el aire ambiente a través de disipadores de calor de aluminio extruido conectados directamente a los módulos de potencia. Este método es estándar para instalaciones de media tensión y menor capacidad.
Simplicidad mecánica: No hay bombas que fallen, ni tuberías que tengan fugas y cero riesgo de que el refrigerante se congele en climas bajo cero. El mantenimiento se limita en gran medida a reemplazar los filtros de aire, limpiar las aletas del disipador de calor e inspeccionar periódicamente los cojinetes del ventilador.
Requisitos espaciales: El aire es un conductor térmico relativamente pobre. Para lograr la disipación de calor necesaria, los módulos de potencia deben estar más separados, lo que genera una mayor huella física.
Desafíos acústicos: Los ventiladores de alta velocidad generan un ruido acústico significativo. La implementación de sistemas enfriados por aire cerca de vecindarios residenciales requiere deflectores acústicos, gabinetes especializados que amortigüen el sonido o un estricto cumplimiento de las ordenanzas sobre ruido en los límites de la propiedad.
Para aplicaciones de transmisión de alta capacidad, las cargas térmicas exceden las capacidades del aire forzado. un STATCOM enfriado por agua hace circular agua desionizada, o una mezcla de agua y glicol, a través de placas frías montadas directamente contra los módulos IGBT.
Eficiencia térmica: La refrigeración líquida ofrece una conductividad térmica excepcional. Los ingenieros empaquetan módulos de potencia muy juntos, logrando una inmensa densidad de potencia y un tamaño muy compacto. Es la única opción viable para clasificaciones MVAR ultra altas donde las restricciones espaciales son estrictas.
Complejidad del sistema: La complejidad mecánica es alta. El sistema requiere estaciones de bombeo redundantes, tanques de expansión e intercambiadores de calor externos.
Monitoreo de pureza: Debe controlar estrictamente la pureza del refrigerante. Cualquier aumento en la conductividad del agua provoca arcos eléctricos catastróficos en los componentes de alto voltaje. El mantenimiento requiere experiencia especializada en plomería, reemplazo regular de los lechos de resina desionizante y calibración continua del sensor.
Característica | Sistemas enfriados por aire | Sistemas enfriados por agua |
|---|---|---|
Densidad de potencia | Bajo a Medio | Extremadamente alto |
Huella | Grande (requiere espacio libre para el flujo de aire) | Compacto |
Complejidad del mantenimiento | Bajo (Reemplazos de filtro y ventilador) | Alto (lechos de resina, mantenimiento de bombas, controles de fluidos) |
Ruido Acústico | Alto (debido a los ventiladores de alta velocidad) | Bajo a moderado (ruido de la bomba y del intercambiador de calor) |
Riesgo de fuga | Cero | Presente (requiere un seguimiento estricto) |
El entorno físico que rodea la subestación influye en gran medida en la estrategia del cerramiento. La electrónica de potencia es muy sensible a la humedad, el polvo y las temperaturas extremas. Seleccionar la carcasa adecuada garantiza un funcionamiento continuo y protege los componentes internos de una degradación acelerada.
un STATCOM interior se implementa dentro de un edificio de hormigón construido expresamente o en una casa eléctrica prefabricada en contenedores. Este enfoque aísla los componentes electrónicos sensibles de elementos externos agresivos.
Protección ambiental: Las configuraciones interiores son obligatorias en regiones costeras con intensa niebla salina, ambientes desérticos con tormentas de arena abrasivas o zonas industriales pesadas con polvo conductor en el aire.
Control del clima: Los sistemas HVAC de alta resistencia mantienen una temperatura ambiente y un nivel de humedad estrictamente controlados, optimizando la vida útil de los IGBT, los condensadores del enlace de CC y los tableros de control.
Seguridad y acceso: Los edificios cerrados ofrecen una seguridad física superior contra el vandalismo y la intrusión de vida silvestre. Permiten que el personal de mantenimiento realice el mantenimiento del equipo de forma segura durante condiciones climáticas severas.
Supresión de incendios: Las configuraciones interiores permiten la integración de sistemas avanzados de extinción de incendios con agentes limpios, como NOVEC 1230 o FM-200. Estos sistemas extinguen incendios eléctricos rápidamente sin dejar residuos dañinos en las placas de circuito.
Cuando el espacio de la subestación lo permite y las condiciones ambientales son moderadas, una Se puede implementar STATCOM al aire libre. Estos sistemas utilizan gabinetes resistentes a la intemperie y de alta resistencia montados directamente sobre plataformas de concreto.
Clasificaciones de gabinetes: Los gabinetes para exteriores deben cumplir con estrictas clasificaciones IP54, IP55 o NEMA 3R/4X para evitar la entrada de agua y polvo. Cuentan con una construcción de doble pared para mitigar la ganancia de calor solar.
Reducción térmica: Los ingenieros deben tener en cuenta las temperaturas ambiente extremas. En entornos con mucho calor, el sistema requiere una reducción térmica, lo que significa que no puede funcionar a su capacidad máxima absoluta durante las temperaturas máximas del verano sin correr el riesgo de un apagado térmico.
Gestión de la condensación: Los gabinetes exteriores incluyen calentadores internos anticondensación. Estos calentadores se activan durante las caídas de temperatura para evitar que se forme humedad en las barras colectoras de alto voltaje, lo que provoca descargas eléctricas.
Obras civiles: Si bien los sistemas exteriores evitan la construcción de un edificio, requieren espacios de hormigón más grandes para acomodar las carcasas resistentes a la intemperie y mantener espacios libres eléctricos seguros entre los gabinetes y otra infraestructura de la subestación.
La adquisición comienza con un análisis riguroso de los códigos de red locales, como IEEE 2800 o ENTSO-E. Defina criterios de éxito en función del tiempo de respuesta requerido. Los códigos de red modernos exigen tiempos de reacción de subciclo durante eventos de fallo (FRT). El sistema debe detectar una caída de voltaje e inyectar corriente reactiva casi instantáneamente para soportar el voltaje de la red.
Debe verificar el factor k requerido para la inyección de corriente reactiva. Diferentes servicios públicos exigen relaciones específicas de inyección de corriente reactiva en relación con la profundidad de la caída de voltaje. Evalúe la capacidad del sistema para recuperar la energía activa inmediatamente después de que se solucione la falla, evitando caídas de frecuencia secundarias en aplicaciones de energía renovable. Las pruebas de campo durante la puesta en servicio validarán estos parámetros exactos frente a los modelos dinámicos de la empresa de servicios públicos.
Las decisiones de diseño iniciales bloquean sus capacidades de expansión futuras. A medida que aumenta la integración de energías renovables o se expanden las instalaciones industriales, las demandas de energía reactiva inevitablemente crecen. Evaluar con qué facilidad se escala el sistema propuesto. Los diseños modulares de MMC le permiten agregar submódulos adicionales más adelante para aumentar la tensión nominal o la capacidad MVAR.
Asegúrese de que las cimentaciones civiles iniciales, las zanjas de cables y las capacidades del sistema de enfriamiento estén dimensionadas para soportar futuras actualizaciones. No planificar la escalabilidad obliga a las empresas de servicios públicos a ejecutar desmantelamiento completo y disruptivo de los sitios cuando los requisitos de la red evolucionan. Los ingenieros del sitio deben trazar un mapa de la huella física para una posible expansión de la capacidad del 20% al 30% durante la fase inicial de diseño civil.
La confiabilidad de su activo de potencia reactiva está directamente ligada a la calidad de sus componentes internos. La electrónica de potencia depende en gran medida de IGBT, IGCT y condensadores de película de CC de alto voltaje especializados. Evalúa tu Proveedor de STATCOM para prácticas sólidas de cadena de suministro y trazabilidad de componentes.
Exigir garantías explícitas para el soporte del ciclo de vida a largo plazo. La gestión de la obsolescencia es un factor de riesgo crítico para los activos de servicios públicos que se espera que operen durante 20 a 30 años. El proveedor debe demostrar una hoja de ruta clara para obtener módulos de potencia y tableros de control de reemplazo décadas después de la fecha de puesta en servicio inicial. Verifique que obtengan sus componentes semiconductores de fundiciones de primer nivel con trayectoria industrial comprobada.
Las capacidades del hardware son inútiles sin una integración perfecta del control. La interconexión de controladores de convertidores propietarios con SCADA o sistemas de gestión de energía (EMS) de servicios públicos heredados es notoriamente compleja y propensa a sufrir retrasos. El sistema de control debe comunicarse perfectamente con los centros de despacho remotos para ejecutar cambios en los puntos de ajuste de voltaje.
Exija protocolos de comunicación estandarizados y abiertos, como IEC 61850, incluidos mensajes GOOSE para protección de alta velocidad, DNP3 o IEC 60870-5-104. Asegúrese de que el proveedor tenga experiencia comprobada y documentada en la asignación de sus puntos de datos internos a su arquitectura de control específica, evitando cuellos de botella en la comunicación durante emergencias de la red.
Nunca acepte la entrega en sitio de un sistema de energía reactiva dinámica sin pruebas rigurosas y documentadas. Describa exactamente qué hitos técnicos debe alcanzar el proveedor durante la fase de Pruebas de aceptación en fábrica (FAT). Las pruebas estándar de estado estacionario son insuficientes para los activos de la red dinámica.
Debe exigir pruebas de Hardware-in-the-Loop (HIL). HIL utiliza simuladores digitales en tiempo real, como RTDS u OPAL-RT, para interconectar los tableros de control físico reales con un modelo simulado de su red específica. Esto permite a los ingenieros someter los controladores a graves fallos de red simulados, desviaciones de frecuencia y eventos SSR. La validación de los controles de amortiguación y el comportamiento de resolución de fallas en un entorno de laboratorio controlado previene fallas catastróficas del software durante la puesta en servicio de la red activa.
Los compensadores dinámicos de potencia reactiva son activos de alta ingeniería específicos del sitio. Tratarlos como productos intercambiables conduce inevitablemente a sobrecostos en los proyectos, demandas excesivas de mantenimiento, conflictos espaciales o un incumplimiento total de los estrictos estándares de cumplimiento de la red. El éxito requiere hacer coincidir la topología interna, el mecanismo de enfriamiento y el gabinete físico con su realidad operativa exacta.
Encargue un estudio integral del sistema de energía específico del sitio para definir los requisitos exactos de energía reactiva dinámica y de estado estacionario antes de contratar proveedores.
Audite el espacio disponible de su subestación para determinar la metodología de enfriamiento viable y la estrategia de gabinete según la severidad ambiental local.
Emitir una solicitud de propuesta (RFP) detallada que exija explícitamente pruebas de Hardware-in-the-Loop (HIL) y protocolos de comunicación SCADA abiertos.
Verifique el plan de gestión de obsolescencia a largo plazo del proveedor para componentes críticos de electrónica de potencia para garantizar una vida útil operativa de 20 años.
R: Un STATCOM opera a altos niveles de voltaje de transmisión para proporcionar estabilidad de red masiva, regulación de voltaje regional y soporte sólido para superar fallas. Un DSTATCOM opera a voltajes medios o bajos. Se centra en resolver problemas locales de calidad de la energía, como mitigar el parpadeo rápido de voltaje, equilibrar cargas de fases desiguales y filtrar armónicos activamente.
R: Especifique una configuración de conexión en triángulo cuando se trate de cargas industriales muy desequilibradas, como hornos de arco eléctrico o redes de tracción pesada. El bucle delta permite un control de fase independiente y atrapa las corrientes de secuencia cero internamente, evitando que se propaguen a la red eléctrica más amplia y violen los estándares de calidad de la energía.
R: Las instalaciones en interiores requieren cimientos estructurales para edificios o casas eléctricas especialmente construidos, junto con instalaciones HVAC de alta resistencia y sistemas de extinción de incendios. Las instalaciones al aire libre requieren plataformas de concreto robustas diseñadas para soportar gabinetes pesados y resistentes a la intemperie con clasificación IP/NEMA. Las obras civiles al aire libre también deben tener en cuenta espacios más amplios para cumplir con estrictos estándares de autorización eléctrica y reducción de potencia ambiental.
R: Los bancos de condensadores y SVC tradicionales dependen del voltaje de la red; su salida de potencia reactiva cae cuadráticamente a medida que cae el voltaje del sistema. Un sistema basado en convertidor actúa como una fuente de voltaje independiente. Inyecta su corriente reactiva nominal máxima en la red incluso cuando los voltajes del sistema están muy bajos, proporcionando una recuperación de fallas muy superior.
R: El mantenimiento se centra principalmente en el circuito de refrigeración líquida. Los técnicos deben controlar periódicamente la pureza del refrigerante para evitar picos de conductividad que provoquen arcos eléctricos. Las tareas de rutina incluyen inspeccionar bombas redundantes, reemplazar lechos de resina desionizante, verificar si hay microfugas en las tuberías y verificar la integridad de los intercambiadores de calor externos.
R: Evaluar a los proveedores en función de su capacidad comprobada para cumplir con códigos de red locales específicos y la transparencia de su cadena de suministro para el abastecimiento de IGBT. Exija evidencia de una integración exitosa del sistema de control con plataformas SCADA heredadas. Verifique su capacidad para realizar pruebas rigurosas de Hardware-in-the-Loop (HIL) durante las pruebas de aceptación de fábrica para simular fallas de red.
