La gestión térmica dicta los límites de rendimiento de los sistemas de compensación de potencia reactiva a escala de servicios públicos. Los operadores de subestaciones enfrentan una inmensa presión para mantener las operaciones en línea y estables. Simplemente no pueden permitirse cortes térmicos inesperados. Hoy en día, las tecnologías de convertidor de fuente de voltaje (VSC) e IGBT generan densidades de potencia increíbles. Ofrecen una enorme potencia reactiva en paquetes altamente concentrados. En consecuencia, los cuellos de botella térmicos surgen como la principal limitación que limita el funcionamiento continuo. El exceso de calor degrada rápidamente los componentes de silicio.
Exploraremos cómo seleccionar adecuadamente el marco de enfriamiento adecuado para sus instalaciones. Aprenderá a evaluar objetivamente las limitaciones del sitio, los costos del ciclo de vida y los estrictos mandatos de confiabilidad. Los ingenieros de subestaciones y los equipos de adquisiciones requieren un enfoque claro y basado en evidencia para tomar esta decisión. En última instancia, esta guía le ayudará a elegir con confianza la opción óptima. STATCOM refrigerado adaptado a sus demandas específicas de red. Nuestro objetivo es eliminar las conjeturas de las decisiones complejas de ingeniería térmica.
La selección entre métodos de enfriamiento rara vez es binaria; viene dictado por los requisitos de capacidad de MVAR, el espacio disponible de la subestación y las condiciones ambientales.
Los sistemas enfriados por agua ofrecen una disipación de calor superior y son compactos para implementaciones de alta capacidad, pero introducen un mantenimiento de fluidos complejo.
Los sistemas refrigerados por aire proporcionan un mantenimiento simplificado y un menor CAPEX para aplicaciones de menor consumo de energía, pero exigen espacios físicos significativamente mayores.
El diseño de redundancia (por ejemplo, configuraciones N-1 o N-2) es obligatorio para cumplir con el estricto cumplimiento del código de red y evitar disparos térmicos en cascada.
El control térmico eficaz constituye la base de la fiabilidad de la electrónica de potencia moderna. Cada ciclo operativo genera una cantidad significativa de calor dentro de las válvulas del convertidor. Debes extraer este calor rápidamente. Si no lo hace, la disponibilidad del sistema se desploma.
El ciclo térmico afecta directamente la vida útil del módulo IGBT. Las fluctuaciones de temperatura hacen que distintas capas dentro del semiconductor se expandan y contraigan. Lo hacen a diferentes ritmos. Con el tiempo, esta tensión mecánica induce microfracturas en las uniones de soldadura. Estas fracturas aumentan la resistencia eléctrica, lo que genera aún más calor. Este bucle destructivo finalmente arruina el módulo. Un enfriamiento adecuado evita estos cambios drásticos de temperatura. Estabiliza el ambiente interno. Esta estabilidad garantiza una mayor disponibilidad general del sistema.
Una estrategia de enfriamiento exitosa debe lograr varios objetivos específicos simultáneamente. Debe mantener las temperaturas de las uniones de semiconductores dentro de márgenes operativos seguros. Debe hacerlo incluso en condiciones de máxima sobrecarga continua. Además, el sistema no debe violar los límites de ruido de la subestación. También debe ajustarse a limitaciones de espacio estrictamente definidas. Lograr este equilibrio requiere una ingeniería cuidadosa y una planificación de capacidad precisa.
Una capacidad de refrigeración insuficiente conlleva graves consecuencias. Si el sistema de refrigeración falla, el equipo debe someterse a una reducción térmica. Esto significa que reduce intencionalmente su producción para sobrevivir. Se pierde soporte crucial de energía reactiva cuando la red más lo necesita. Además, una refrigeración inadecuada acelera la falla prematura de los componentes. Esto aumenta los costos de reparación de emergencia. Finalmente, los cortes inesperados provocan sanciones estrictas por cumplimiento de la red. Los operadores de transmisión multan severamente a las instalaciones que no logran entregar la potencia reactiva dinámica prometida.
![\"ESTACOM](\"https://iororwxhqkmllj5p-static.micyjz.com/cloud/lrBplKoqlkSRrjmkiimiiq/13.jpg\" "\\"\\"")
Comprender los mecanismos fundamentales detrás de cada tipo de enfriamiento es crucial. Operan con principios de transferencia térmica completamente diferentes.

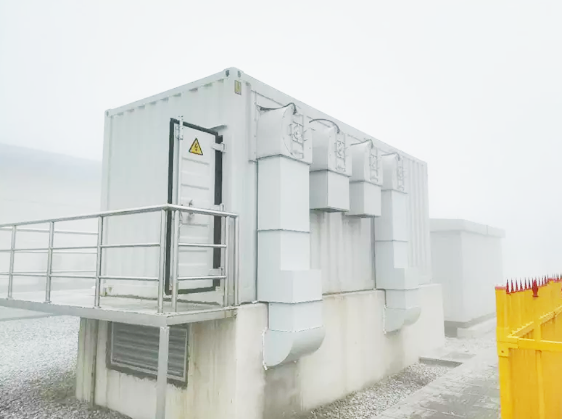

un Statcom refrigerado por aire depende del aire ambiente forzado. Enormes ventiladores industriales aspiran aire exterior a través del recinto. El aire pasa directamente sobre grandes disipadores de calor de aluminio o cobre. Estos disipadores de calor se conectan físicamente a los módulos de potencia. El aire absorbe el calor y sale del edificio.
Esta arquitectura es la que mejor se adapta a escenarios específicos. Destaca en instalaciones de baja y media tensión. Funciona perfectamente para rangos de capacidad inferiores. A menudo los vemos en sitios remotos que carecen de acceso confiable a agua tratada. Requieren un gran volumen de aire limpio para funcionar eficazmente.
A Statcom refrigerado por agua emplea una ruta térmica completamente diferente. Utiliza un sistema de circuito cerrado que hace circular agua desionizada ultrapura. Este líquido fluye a través de placas frías metálicas. Estas placas se acoplan directamente a la electrónica de potencia. El agua calentada viaja a un intercambiador de calor externo de agua a aire. Aquí, los ventiladores enfrían el agua antes de que regrese a los componentes electrónicos.
Este método representa la mejor opción para aplicaciones exigentes. Las redes de servicios públicos de alta capacidad dependen en gran medida de ello. Las subestaciones eólicas marinas lo requieren debido a limitaciones extremas de espacio. Las instalaciones industriales con un espacio limitado también favorecen en gran medida este método de enfriamiento denso.
La industria explora constantemente nuevas tecnologías térmicas. Las soluciones de cambio de fase y enfriamiento por evaporación están surgiendo lentamente. Utilizan refrigerantes que absorben una gran cantidad de calor a medida que cambian de líquido a gas. Actualmente, siguen siendo aplicaciones de nicho. Mantenemos una visión escéptica sobre su viabilidad comercial generalizada en la actualidad. Carecen de las décadas de confiabilidad comprobada que se encuentran en los sistemas de agua y aire estándar.
Debes sopesar tres dimensiones físicas críticas antes de tomar una decisión. Estos factores a menudo anulan las consideraciones puramente financieras.
El espacio rara vez es ilimitado en las subestaciones modernas. Los ingenieros deben analizar cuidadosamente la relación MVAR-metro cuadrado. Esta relación define cuánta potencia reactiva se puede exprimir en un área determinada.
Las redes de alta capacidad, naturalmente, utilizan refrigeración líquida. ¿Por qué sucede esto? La razón se reduce a la física básica. Dirigir suficiente aire para enfriar pilas de IGBT densamente empaquetadas se vuelve físicamente imposible a altas capacidades. Los conductos de aire necesarios serían más grandes que el propio edificio. El líquido transporta el calor aproximadamente 3.000 veces más eficazmente que el aire en volumen. Por lo tanto, los sistemas de agua le permiten reducir drásticamente la huella del equipo.
El entorno local influye en gran medida en la eficiencia de la refrigeración. Debes tener en cuenta los patrones climáticos regionales.
Temperaturas extremas: La eficiencia del enfriamiento del aire cae en picado en regiones de alta temperatura ambiente. Si el aire exterior ya está a 45°C, no puede absorber mucho calor de los componentes electrónicos.
Calidad del aire: Los contaminantes ambientales representan una amenaza enorme. El polvo, la salinidad costera y los contaminantes industriales arruinan la electrónica. Los sistemas de aire requieren una filtración intensa y restrictiva. Estos filtros aumentan las caídas de presión estática. Exigen reemplazo frecuente. Los sistemas líquidos resuelven esto por completo. Aíslan los componentes electrónicos sensibles dentro de un ambiente sellado, a salvo de contaminantes externos.
La contaminación acústica es muy importante, especialmente cerca de zonas residenciales. Los sistemas de aire utilizan ventiladores industriales de alta velocidad. Estos ventiladores empujan enormes volúmenes de aire a través de disipadores de calor herméticos. Generan un importante ruido de alta frecuencia. Los recintos acústicos pueden ayudar, pero añaden volumen y costo.
Por el contrario, los sistemas líquidos utilizan estaciones de bombeo y ventiladores intercambiadores de calor de baja velocidad. Estos funcionan con perfiles acústicos mucho más bajos. El ruido sigue siendo manejable. Ofrecen un camino mucho más fácil hacia el cumplimiento acústico en entornos urbanos estrictos.
Dimensión de Evaluación | Sistemas enfriados por aire | Sistemas enfriados por agua |
|---|---|---|
Densidad de la huella | Bajo (Requiere espacio y conductos de aire grandes) | Alto (Diseño modular extremadamente compacto) |
Tolerancia ambiental | Pobre en calor extremo; vulnerable al polvo | Excelente; sellado lejos del aire exterior |
Ruido Acústico | Alto (Ventiladores industriales de giro rápido) | Bajo (bombas silenciosas, ventiladores externos lentos) |
Debes mirar más allá de la orden de compra inicial. El verdadero impacto financiero se manifiesta a lo largo de una vida operativa de veinte años.
Los costos iniciales difieren significativamente entre las dos arquitecturas. Los sistemas líquidos exigen un mayor compromiso financiero inicial. Debe comprar bombas especializadas, tuberías de acero inoxidable y resinas de intercambio iónico. También necesita sensores complejos de detección de fugas. Todos estos componentes aumentan el precio inicial.
Los sistemas de aire ofrecen una inversión inicial más amigable. Utilizan recintos de chapa metálica más simples. La fabricación de sus conjuntos de ventiladores cuesta menos. No requieren tuberías costosas ni controles de fluidos complejos.
La evaluación de las pérdidas de energía parásitas revela un panorama complejo. Los sistemas de refrigeración consumen energía para funcionar. A esto lo llamamos carga parásita.
El bombeo de fluido requiere energía auxiliar continua. Las bombas funcionan constantemente para mantener el flujo. Sin embargo, el funcionamiento de los sistemas de aire forzado no siempre es más económico. Los ventiladores de gran volumen consumen enormes corrientes eléctricas. Cuando los filtros de aire se ensucian con polvo, la presión estática aumenta. Los fanáticos deben girar más rápido para compensar. En consecuencia, un sistema de aire sucio puede fácilmente generar una energía parásita igual o mayor que un circuito de líquido limpio.
Las realidades del mantenimiento dictan sus costos laborales continuos. El mantenimiento de un circuito de fluido requiere conocimientos especializados. Los técnicos deben realizar reemplazos de resina periódicos. Deben controlar estrictamente la conductividad del agua. Las inspecciones de llenado de refrigerante y sellos de bombas son tareas obligatorias. Si la conductividad aumenta, el agua se vuelve conductora de electricidad, lo que amenaza el equipo.
Los sistemas de aire presentan rutinas de mantenimiento más sencillas. Los equipos de las instalaciones se centran principalmente en el mantenimiento mecánico. Realizan reemplazos de filtros de rutina. Realizan una lubricación programada de los cojinetes del ventilador. La mayoría del personal de mantenimiento general puede realizar estas tareas sin capacitación especializada en fluidos.
Los operadores de redes modernos no toleran ninguna excusa para los fallos de los equipos. La confiabilidad depende completamente de la redundancia inteligente.
Depender de una única ruta de enfriamiento representa un riesgo inaceptable. Si una bomba falla, todo el sistema de compensación se desconecta. Esto lo evitamos mediante diseños de redundancia N-1 y N-2.
Redundancia N-1: El sistema tiene un componente de respaldo. Si falla una bomba, la bomba secundaria se activa instantáneamente. El sistema mantiene el 100% de su capacidad nominal.
Redundancia N-2: El sistema cuenta con dos componentes de respaldo. Esto proporciona una capa extrema de seguridad para los nodos críticos de la red.
Aplicamos estos principios tanto a bombas de fluidos como a matrices de ventiladores. Garantiza una extracción térmica continua a pesar de fallos mecánicos aislados.
Los operadores de sistemas de transmisión (TSO) aplican códigos de red estrictos. Requieren estabilidad térmica documentada para servicios dinámicos de energía reactiva. No se puede simplemente prometer que el sistema se mantendrá frío. Debes demostrarlo matemáticamente. Los TSO exigen pruebas de reducción térmica durante la puesta en servicio. Los sistemas que carecen de una refrigeración sólida no superan estas pruebas, lo que retrasa la conexión a la red indefinidamente.
Debe planificar escenarios de fallas catastróficas. Los diferentes sistemas fallan de manera diferente. Los sistemas de fluidos presentan el riesgo de fugas de refrigerante directamente dentro del gabinete electrónico. Esto se mitiga utilizando detectores de humedad altamente sensibles. Los sistemas de aire enfrentan quemaduras en el motor del ventilador o tomas de aire severamente obstruidas. Esto se mitiga utilizando interruptores de presión diferencial. Estos interruptores alertan a los operadores antes de que el flujo de aire caiga a niveles críticos.
Pasar de la teoría a la contratación requiere un método de evaluación estructurado. Utilice estos pasos prácticos para reducir sus opciones.
Podemos establecer puntos de interrupción MVAR generales para simplificar la planificación temprana. Estos umbrales indican dónde se vuelve estructuralmente necesaria la transición del aire al líquido. Generalmente, las aplicaciones por debajo de 50 MVAR funcionan excelentemente con aire forzado. La huella física sigue siendo manejable. Una vez que se cruza el umbral de 100 MVAR, la refrigeración líquida se vuelve económica y físicamente necesaria. Los volúmenes de aire requeridos por encima de 100 MVAR simplemente resultan poco prácticos de gestionar de manera eficiente.
Debe construir un modelo financiero integral a 20 años. Mire más allá de la cotización inicial del equipo. Sopese el costo de los bienes raíces de la subestación local con los cronogramas de mantenimiento del sistema de enfriamiento. En las zonas urbanas, el suelo es caro. El alto coste inicial de un sistema líquido compacto se amortiza al ahorrar valiosos metros cuadrados. En las zonas rurales, la tierra es barata. Un sistema de aire más grande podría tener perfecto sentido financiero a largo plazo.
Haga responsables a sus proveedores durante el proceso de licitación. Pídales datos empíricos muy específicos. No acepte folletos de marketing. Solicite datos sobre las tasas de degradación de la conductividad del refrigerante a lo largo del tiempo. Pregunte por el MTBF (tiempo medio entre fallas) exacto para sus conjuntos de ventiladores. Exija estos datos en función de los perfiles de temperatura ambiente específicos de su sitio. Un ventilador con una capacidad nominal de 100 000 horas a 20 °C podría durar sólo 40 000 horas a 45 °C.
Ninguna arquitectura de refrigeración es universalmente superior en todos los escenarios. La elección correcta representa un compromiso de ingeniería calculado. Debe adaptar la solución a las realidades exactas de su sitio.
Su matriz de decisiones es sencilla. Priorizar los sistemas de aire forzado para lograr simplicidad operativa y menores inversiones iniciales. Funcionan mejor en climas moderados con amplio espacio. Por el contrario, debe especificar sistemas líquidos para una densidad de potencia máxima. Dominan en entornos ambientales hostiles y en implementaciones masivas de servicios públicos.
No adivine cuándo está en juego la estabilidad de la red. Recomendamos encarecidamente a los ingenieros que inicien un estudio integral de carga térmica específico del sitio. Complete este paso crucial antes de finalizar las especificaciones de adquisición. Los datos precisos garantizan el éxito operativo a largo plazo.
R: Un circuito de refrigeración líquida en buen estado suele durar entre 15 y 20 años. Esta vida útil depende en gran medida del estricto cumplimiento de los protocolos de mantenimiento. Los equipos de las instalaciones deben controlar periódicamente la conductividad del agua. Deberán reemplazar las resinas de desionización en el plazo previsto. Descuidar estas tareas provoca corrosión interna, lo que reduce drásticamente la vida operativa del sistema.
R: Actualizar la capacidad más tarde es muy poco práctico. Los sistemas de aire forzado dependen de restricciones físicas rígidas. Los disipadores de calor internos y los conductos de aire externos están dimensionados para una carga térmica específica. No es fácil empujar más aire a través de las restricciones físicas existentes sin crear una presión estática masiva y ruido acústico.
R: Las grandes altitudes reducen significativamente la densidad del aire. El aire más fino aleja menos calor de los componentes electrónicos. Las instalaciones por encima de los 1.000 metros requieren una reducción térmica estricta. Los ingenieros deben sobredimensionar los ventiladores y los disipadores de calor para compensar la menor capacidad de enfriamiento del aire enrarecido de la montaña.
R: Estos sistemas utilizan agua desionizada ultrapura. Esta agua específica carece de iones libres, lo que la convierte en un excelente aislante eléctrico. En climas fríos que enfrentan temperaturas bajo cero, los ingenieros a veces mezclan el agua desionizada con glicol industrial especializado. Esto evita que las tuberías exploten durante los apagones invernales.
