La transición a recursos basados en inversores y el aumento de cargas de alta densidad han alterado fundamentalmente la dinámica de la red. El soporte dinámico de energía reactiva ahora no es negociable. Si bien los compensadores síncronos estáticos (STATCOM) son el estándar de la industria para la regulación rápida de voltaje, la conmutación de alta frecuencia de la electrónica de potencia genera cargas térmicas masivas y concentradas. Si la infraestructura de refrigeración falla o tiene un rendimiento inferior, el STATCOM debe reducir su potencia o dispararse, comprometiendo inmediatamente la estabilidad de la red.
La evaluación de una solución STATCOM requiere mirar más allá de las clasificaciones de megavoltiamperios reactivos (MVAR) para examinar rigurosamente la arquitectura de gestión térmica subyacente. Esta guía desglosa cómo evaluar una Sistema de refrigeración STATCOM para garantizar una compensación continua y fiable de la potencia reactiva en situaciones de tensión máxima de la red.
Una implementación exitosa de STATCOM debe mantener un control de voltaje dinámico continuo sin reducción térmica durante las peores temperaturas ambientales y condiciones máximas de falla de red. Definimos la línea de base operativa observando los límites térmicos de la electrónica de potencia. Cuando ocurre una falla en la red, el sistema impulsa la corriente máxima. Si el circuito de enfriamiento no puede extraer el calor resultante lo suficientemente rápido, el sistema de control estrangulará automáticamente la salida. Esta reducción anula el propósito de instalar un compensador de acción rápida.
Los transistores bipolares de puerta aislada (IGBT) y los tiristores conmutados de puerta integrada (IGCT) forman el núcleo de los convertidores de fuente de voltaje modernos. Conmutan a frecuencias que van desde unos pocos cientos de hercios hasta varios kilohercios. Cada evento de conmutación genera calor. Las pérdidas de conducción se suman a esta carga térmica. La relación entre la salida MVAR, las pérdidas por conmutación y el flujo de calor localizado es directa y lineal. Empujando un 100 MVAR compensación de potencia reactiva STATCOM hasta sus límites genera cientos de kilovatios de energía térmica. Este calor se concentra en las uniones de los semiconductores. Debe extraerlo inmediatamente para evitar que las temperaturas de unión excedan los 125°C a 150°C.
Los límites de rendimiento térmico dictan la capacidad del STATCOM para mantener la compensación de potencia reactiva durante eventos prolongados de sobretensión o subtensión. Los códigos de red regionales, como el ENTSO-E europeo o los requisitos de red alemanes específicos, exigen un funcionamiento continuo en condiciones de voltaje degradado. Durante una caída de voltaje severa, el STATCOM debe inyectar corriente reactiva capacitiva máxima. Esto aumenta drásticamente la carga térmica en los módulos de potencia. Si el sistema de enfriamiento está dimensionado solo para condiciones nominales, la unidad se disparará por exceso de temperatura exactamente cuando la red más lo necesite.
Una refrigeración inadecuada conduce a una cadena predecible de fallos. En primer lugar, se produce un sobrecalentamiento localizado en la interfaz del disipador de calor. A continuación, los sensores de protección térmica activan una alarma. Finalmente, el sistema de control inicia un disparo de protección, provocando una pérdida repentina de soporte de potencia reactiva. Hemos visto escenarios del mundo real en los que la reducción de potencia de STATCOM exacerba las caídas de voltaje. Esto puede provocar apagones localizados o fallos catastróficos en la calidad de la energía en zonas industriales sensibles. mantenimiento estabilidad de voltaje STATCOM El rendimiento requiere una arquitectura térmica diseñada para los peores escenarios, no solo para las clasificaciones nominales.
Los ingenieros deben comparar los principales enfoques de gestión térmica disponibles en el mercado para una Generador de var estático para la estabilidad de la red.. La elección entre refrigeración por aire y líquida dicta el espacio físico, el programa de mantenimiento y la máxima fiabilidad de la instalación.
Los sistemas enfriados por aire dependen del aire forzado que se impulsa a través de grandes disipadores de calor de aluminio conectados a los módulos de potencia. Normalmente los especificamos para aplicaciones de potencia baja a media y generadores de var estáticos distribuidos.

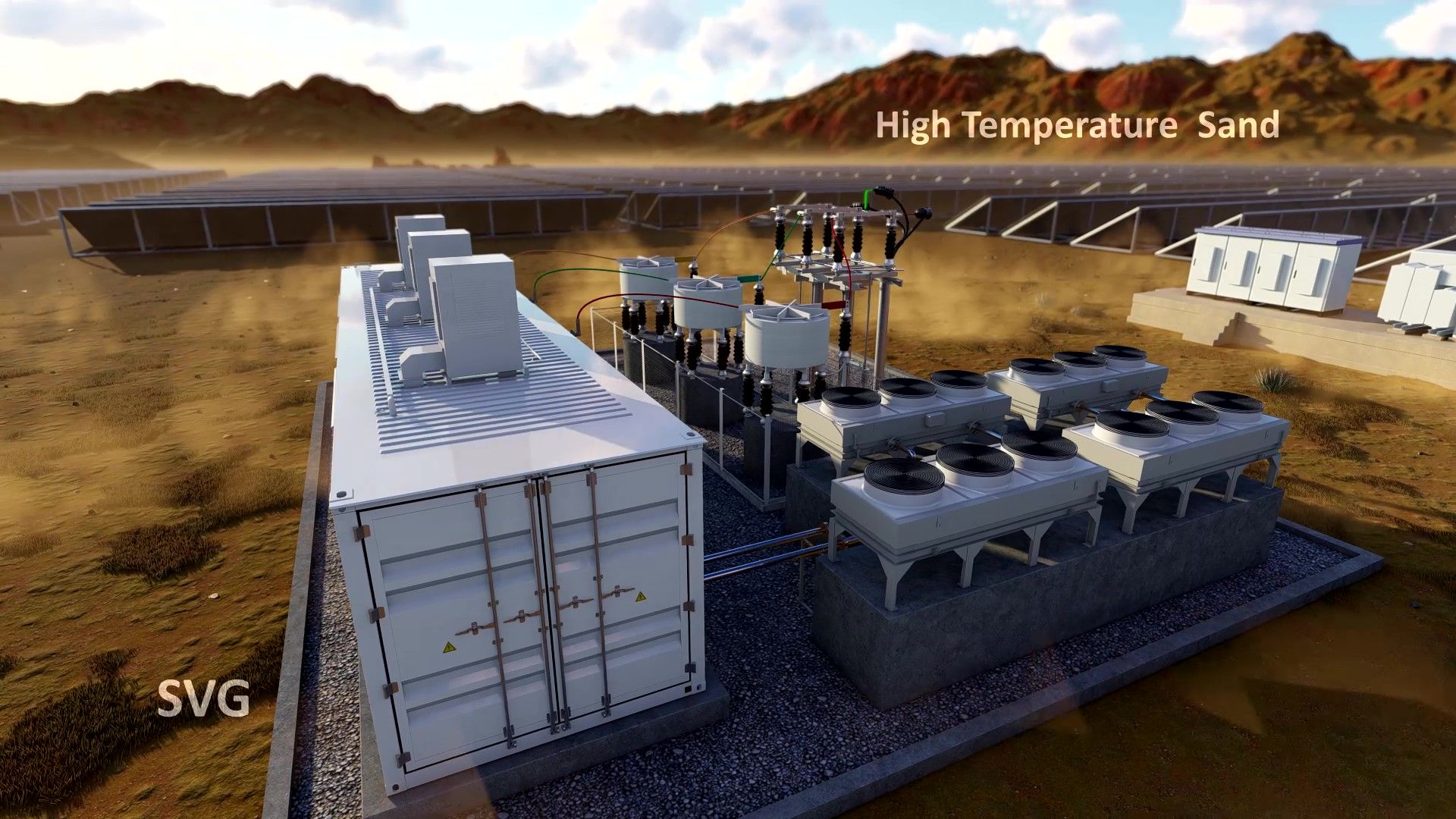

Los STATCOM y E-STATCOM de alto voltaje a escala de servicios públicos utilizan casi exclusivamente refrigeración líquida de circuito cerrado. Estos sistemas bombean agua desionizada directamente a través de placas frías montadas en los IGBT.
![\"11kV](\"https://irrorwxhqkmllo5m-static.micyjz.com/cloud/pqBplKoqlkSRplmnrrqoip/news_main_image_11kV-outdoor-water-cooled-SVG-for-Solar-Farm253693549723374734.jpg\")
Las tecnologías de enfriamiento emergentes, como el enfriamiento evaporativo impulsado por bombas, están ingresando al espacio de los servicios públicos. Estos sistemas utilizan un fluido dieléctrico que hierve en la fuente de calor, absorbiendo enormes cantidades de calor latente. Si bien son prometedores para densidades de energía extremas, siguen siendo menos comunes que los circuitos de agua desionizada estándar debido a los fluidos especializados y la compleja gestión de la presión que requieren.
No se puede implementar un sistema de refrigeración estandarizado en entornos extremos y esperar una vida útil de 20 años. El diseño del sistema de refrigeración debe adaptarse a los extremos ambientales regionales. Las instalaciones a gran altitud sufren una densidad de aire reducida, lo que requiere intercambiadores de calor aire-agua de gran tamaño. Las plantas solares del desierto enfrentan temperaturas ambientales que superan los 50 °C, lo que exige una integración de enfriadores de alta potencia. Las plataformas eólicas marinas soportan una alta humedad salina, lo que requiere revestimientos anticorrosión especializados en todos los componentes de refrigeración expuestos.
Las demandas de las redes modernas introducen desafíos térmicos específicos. La integración de fuentes de energía renovables obliga a los STATCOM a operar de formas para las que no fueron diseñados originalmente, llevando la gestión térmica a un primer plano.
Los E-STATCOM utilizan supercondensadores o baterías de iones de litio para inyectar ráfagas masivas de energía activa a nivel de milisegundos. Esto imita la inercia mecánica de los generadores giratorios tradicionales. La inyección de esta potencia activa crea transitorios térmicos extremos y repentinos. El sistema de refrigeración debe tener el tamaño adecuado para soportar estos picos sin permitir que las temperaturas de las uniones de semiconductores excedan los límites operativos seguros. Un circuito de enfriamiento estándar quedará rezagado con respecto al pico térmico, lo que provocará una degradación prematura de los componentes.
La refrigeración de componentes integrados de almacenamiento de energía junto con la electrónica de potencia presenta un gran desafío de ingeniería. Los IGBT pueden funcionar de forma segura a temperaturas más altas, pero los supercondensadores se degradan exponencialmente cuando se exponen al calor. El sistema de refrigeración debe aislar o equilibrar los circuitos térmicos. Necesita un control climático preciso e independiente para los bastidores de almacenamiento de energía, completamente separado de la ruta de enfriamiento IGBT de alta temperatura. Mezclar estas zonas térmicas es una forma garantizada de destruir su inversión en almacenamiento de energía.
Cuando la generación eólica o solar cae inesperadamente, la red experimenta fluctuaciones de voltaje inmediatas. El STATCOM debe intervenir, proporcionando apoyo prolongado de energía reactiva. Es posible que necesite operar a su máxima capacidad durante períodos prolongados para mantener estabilidad de la red de energía renovable. El sistema de enfriamiento debe tener la capacidad térmica continua para soportar esta producción máxima en estado estacionario sin depender de amortiguadores de masa térmica que eventualmente se saturan.
Los ingenieros y responsables de adquisiciones deben evaluar las especificaciones de refrigeración de los proveedores utilizando un marco estructurado y riguroso. No acepte afirmaciones genéricas sobre rendimiento térmico. Exija datos concretos.
Debe exigir arquitecturas N+1 o N+2 para bombas de circulación principales, ventiladores de refrigeración e intercambiadores de calor. Si falla una bomba primaria, la bomba de reserva debe hacerse cargo instantáneamente. Evaluamos protocolos de conmutación por error automatizados en función de sus tiempos de respuesta. La conmutación por error debe completarse más rápido que la constante de tiempo térmica de los IGBT. Si la conmutación dura diez segundos, los IGBT ya estarán destruidos o el sistema se habrá desconectado.
Diferentes aplicaciones requieren puntos de referencia térmicos completamente diferentes. Utilidad estabilidad de la red STATCOM Las instalaciones requieren durabilidad a largo plazo, tolerancia ambiental de la subestación al aire libre y capacidades sólidas de resolución de fallas. Deben sobrevivir a las inclemencias del tiempo y a un mantenimiento mínimo. Por el contrario, los STATCOM industriales o de instalaciones se centran en una respuesta transitoria ultrarrápida, la minimización de la huella, la integración interior y la compatibilidad con los circuitos de enfriadores de agua de las instalaciones de los edificios existentes.
El espacio siempre es un bien escaso en las actualizaciones de subestaciones abandonadas. Debe comparar los requisitos espaciales de los intercambiadores de calor aire-agua versus agua-agua. Los sistemas agua-agua son muy compactos pero requieren una fuente externa de agua cruda o un enfriador. Los sistemas aire-agua son autónomos pero requieren conjuntos de ventiladores masivos. La huella del sistema de enfriamiento a menudo dicta el diseño completo del patio de STATCOM.
| Componente de refrigeración | Intercambiador de calor aire-agua | Intercambiador de calor agua-agua |
|---|---|---|
| Huella Física | Muy grande (requiere una gran variedad de ventiladores) | Altamente compacto |
| Requisitos externos | Flujo de aire ambiental sin obstáculos | Circuito externo de agua cruda o planta enfriadora |
| Intensidad de mantenimiento | Alto (cojinetes de ventilador, limpieza de serpentines) | Medio (verificaciones de válvulas, monitoreo del circuito secundario) |
| Susceptibilidad ambiental | Alto (polvo, polen, calor ambiental extremo) | Bajo (aislado del aire ambiente) |
El mantenimiento del ciclo de vida dicta la viabilidad a largo plazo del sistema de refrigeración. Debe tener en cuenta la frecuencia de reemplazo de resina para los desionizadores. El lavado de refrigerante y los reemplazos de sellos de bombas requieren un tiempo de inactividad programado. Además, calcule el consumo de energía del propio sistema de refrigeración. Esta carga parásita reduce la eficiencia general de la instalación STATCOM y debe tenerse en cuenta en la planificación operativa.
La operación de sistemas de enfriamiento de alto voltaje implica realidades prácticas y posibles modos de falla. La experiencia de campo muestra que las fallas del sistema de enfriamiento causan más tiempo de inactividad de STATCOM que las fallas del sistema de control.
orteLa contaminación en un circuito de refrigeración líquida aumenta la conductividad del agua. Esto corre el riesgo de provocar cortocircuitos catastróficos y descargas disruptivas en componentes de alto voltaje. La mitigación requiere sensores de conductividad en línea continuos. Debe instalar válvulas de derivación automatizadas que dirigen el agua a través de los lechos de resina desionizante en el momento en que la conductividad supera los 0,5 µS/cm. El estricto cumplimiento de los calendarios de sustitución de resina no es negociable.
Las microfugas en las tuberías o la condensación que se forma en las placas frías debido a las fluctuaciones de la humedad ambiental plantean riesgos graves. El agua que gotea sobre una barra colectora de 33 kV es un desastre. Ayuda la implementación de tuberías de doble contención en áreas críticas. También debe utilizar controles de seguimiento del punto de rocío. El sistema de refrigeración debe ajustar dinámicamente la temperatura del refrigerante para mantenerse por encima del punto de rocío ambiental, evitando por completo la condensación. La integración ambiental de HVAC dentro de la sala de válvulas de STATCOM proporciona una capa secundaria de defensa.
La degradación inadvertida del rendimiento de la bomba o la pérdida gradual de la eficiencia de refrigeración provocan puntos calientes localizados. No puede confiar en inspecciones manuales. Exigir el soporte del proveedor para la integración del protocolo IEC 61850. Esto permite a los operadores de la red monitorear los caudales de refrigerante, las presiones, las temperaturas diferenciales y la vibración de la bomba en tiempo real. Los algoritmos de mantenimiento predictivo pueden detectar un rodamiento de bomba defectuoso semanas antes de que se atasque.
Un STATCOM es tan fiable como su sistema de refrigeración. La compensación de potencia reactiva de alto rendimiento no puede sostenerse si la arquitectura térmica se trata como una ocurrencia tardía. Al comparar proveedores de STATCOM, dé prioridad a aquellos que proporcionan datos de modelado térmico transparentes, redundancia sólida de refrigeración líquida N+1 y protocolos claros de mantenimiento del ciclo de vida para la conductividad del refrigerante.
R: Elimina continuamente el calor generado por la conmutación de alta frecuencia de los semiconductores de potencia. Al mantener las temperaturas de las uniones por debajo de los umbrales críticos, el sistema garantiza que STATCOM pueda funcionar con su clasificación MVAR completa sin reducir automáticamente la salida para evitar daños al hardware.
R: El agua desionizada es un excelente conductor térmico pero un mal conductor eléctrico. Esto evita arcos eléctricos y cortocircuitos mientras el agua fluye directamente a través de los disipadores de calor conectados a componentes activos de alto voltaje dentro de la sala de válvulas.
R: Los sistemas enfriados por aire utilizan ventiladores y disipadores de calor grandes, lo que requiere más espacio físico y ofrece una menor capacidad de enfriamiento. Los sistemas enfriados por líquido utilizan un circuito cerrado de agua desionizada, lo que ofrece una huella significativamente más pequeña y la capacidad de soportar el calor extremo de las instalaciones a gran escala.
R: Los E-STATCOM utilizan almacenamiento de energía para proporcionar ráfagas breves de potencia activa. Esto crea picos térmicos rápidos e intensos que requieren un sistema de enfriamiento altamente sensible para disipar el calor instantáneamente y al mismo tiempo proteger las células de almacenamiento de energía sensibles a la temperatura de la degradación térmica.
R: Si la conductividad excede los límites seguros, el agua se vuelve conductora de electricidad. Esto puede provocar descargas eléctricas, cortocircuitos y daños catastróficos a los módulos de potencia. Los sistemas utilizan lechos de resina desionizante para filtrar continuamente el agua y mantener una baja conductividad.
R: La redundancia N+1 garantiza que si falla una bomba de circulación primaria, una bomba de respaldo se hace cargo automáticamente. Esto evita que el STATCOM se desconecte debido a un sobrecalentamiento rápido durante un evento crítico de soporte de la red.
