La modernización de la red, la integración renovable remota y las cargas industriales pesadas impulsan una demanda sin precedentes de compensación de energía reactiva de alta capacidad. A medida que las redes eléctricas evolucionan para manejar cargas dinámicas y generación intermitente, los ingenieros enfrentan un límite físico estricto: administrar la intensa producción térmica de la electrónica de potencia avanzada. Un STATCOM opera como un dispositivo de compensación reactiva conectado en derivación en redes de transmisión, regulando el voltaje absorbiendo o proporcionando rápidamente corriente reactiva en rangos capacitivos e inductivos.
Mientras que las configuraciones estándar funcionan sin un elemento de almacenamiento de energía de CC para controlar la potencia puramente reactiva, las altas frecuencias de conmutación de los transistores bipolares de puerta aislada (IGBT) generan un calor intenso y localizado. A medida que aumentan los requisitos de MVAR, los sistemas tradicionales de refrigeración por aire no logran proporcionar suficiente eliminación de calor sin requerir espacios enormes y poco prácticos. Comprender cuando un compensador síncrono estático refrigerado por agua Las transiciones de una característica opcional a una especificación de ingeniería obligatoria basada en la capacidad, el espacio ocupado por el sitio y las duras condiciones ambientales dictan la confiabilidad de toda la subestación.
La disipación de calor en transistores bipolares de puerta aislada (IGBT) y tiristores con conmutación de puerta integrada (IGCT) durante la inyección rápida de corriente reactiva presenta un límite físico estricto. Estos dispositivos semiconductores conmutan a altas frecuencias, generando una importante energía térmica concentrada en pequeñas áreas físicas. La refrigeración por aire se basa en un flujo de aire de alta velocidad a través de los disipadores de calor para eliminar esta carga térmica. Empujas aire ambiente sobre aletas de aluminio o cobre, esperando que el área de superficie y los CFM (pies cúbicos por minuto) coincidan con el flujo de calor.
Con clasificaciones MVAR altas, el enfriamiento por aire produce rendimientos decrecientes. El sistema requiere volúmenes masivos de flujo de aire, lo que genera cargas parásitas excesivas de los grandes ventiladores HVAC. A menudo se incumplen los límites de ruido acústico y la huella física necesaria para los conductos de aire y los intercambiadores de calor se vuelve inmanejable. La comparación de los SVC basados en tiristores con los STATCOM basados en transistores resalta una clara divergencia en el enfriamiento. La modulación de ancho de pulso (PWM) de alta frecuencia de los STATCOM genera un flujo de calor significativamente mayor. Esto hace que la refrigeración líquida sea prácticamente obligatoria en umbrales MVAR más bajos que los SVC tradicionales, que operan a frecuencias de línea y generan calor menos concentrado.
El agua posee una mayor capacidad calorífica específica y conductividad térmica en comparación con el aire. Esto permite una extracción de calor directa y eficiente de los módulos de potencia. Los sistemas de refrigeración líquida hacen circular el refrigerante directamente a través de placas frías unidas a los módulos semiconductores, absorbiendo el calor rápidamente y transportándolo lejos de los componentes electrónicos sensibles. La resistencia térmica desde la unión del semiconductor al refrigerante disminuye significativamente cuando se utiliza un medio líquido.
El principal criterio de éxito para la gestión térmica implica mantener las temperaturas de las uniones por debajo de los umbrales críticos de degradación durante condiciones de sobrecarga continua y transitoria. La refrigeración eficaz garantiza que los componentes electrónicos de potencia funcionen dentro de límites térmicos seguros, evitando fallos prematuros y manteniendo la capacidad de salida nominal del dispositivo. Cuando se evalúa la red de resistencia térmica de un módulo IGBT de alta potencia, la interfaz entre la placa base y el disipador de calor suele representar el mayor cuello de botella. Las placas frías líquidas evitan gran parte de esta resistencia.
| Método de enfriamiento | Conductividad Térmica (W/m·K) | Capacidad calorífica específica (J/kg·K) | Impacto típico de la huella | Complejidad del mantenimiento |
|---|---|---|---|---|
| Aire forzado | 0.026 | 1005 | Grande (requiere conductos extensos) | Bajo (cambios de filtro, comprobaciones de ventilador) |
| Agua desionizada | 0.606 | 4182 | Compacto (tubería y patín de bomba) | Alto (reemplazo de resina, controles de conductividad) |
| Mezcla de agua/glicol (50/50) | 0.410 | 3300 | Compacto (intercambiadores de calor exteriores) | Alto (muestreo de fluidos, mantenimiento de bombas) |
![\"Agua](\"https://irrorwxhqkmllo5m-static.micyjz.com/cloud/pjBplKoqlkSRplmnrrjoip/news_main_image_133585322448943718578.jpg\")

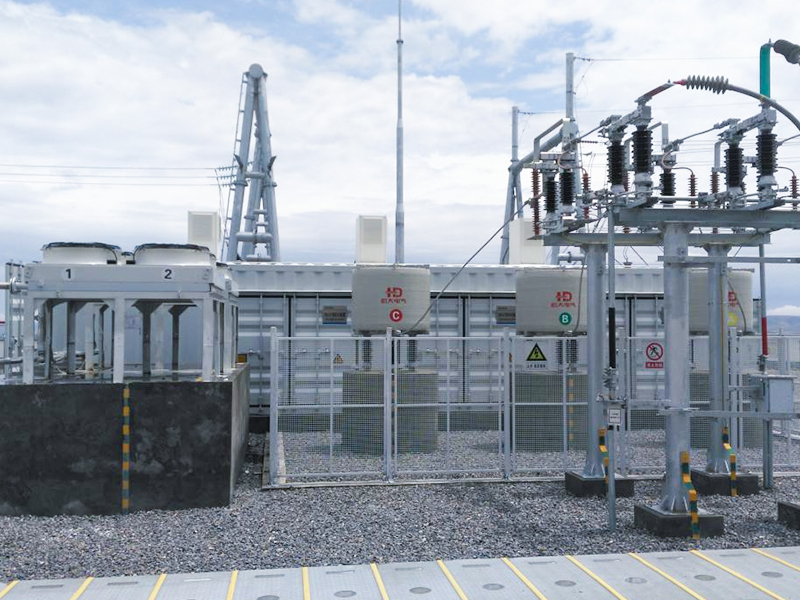

La estabilización de la red de transmisión de alto voltaje requiere una potencia reactiva masiva, que a menudo supera los 100 MVAR, para gestionar los perfiles de voltaje dinámicos. En estas aplicaciones a escala de servicios públicos, un transmisión de potencia STATCOM exige refrigeración por agua para gestionar el inmenso calor generado por las torres de válvulas apiladas. La alta densidad de potencia de estas instalaciones hace que la refrigeración por aire sea físicamente impráctica. No se puede mover suficiente aire a través de una sala de válvulas de varios niveles para mantener los módulos de nivel superior dentro de los límites operativos sin crear un túnel de viento.
La implementación de una solución refrigerada por líquido garantiza una regulación dinámica continua del voltaje, soporte activo de voltaje y estabilidad transitoria sin reducción térmica durante fallas de la red. El sistema mantiene un rendimiento óptimo incluso en condiciones transitorias severas, salvaguardando la confiabilidad de la red. Cuando ocurre una falla, el compensador debe inyectar la máxima corriente reactiva al instante. El enfriamiento líquido proporciona el amortiguador térmico necesario para mantener esta condición de sobrecarga hasta que los relés de protección primaria eliminen la falla.
Los hornos de arco eléctrico (EAF), los hornos de cuchara y los laminadores se caracterizan por fluctuaciones de carga rápidas y asimétricas, fluctuaciones de voltaje y una alta distorsión armónica. Estos entornos presentan graves peligros, como polvo de grafito conductor, partículas metálicas y calor ambiental extremo, lo que hace que la refrigeración al aire libre sea muy riesgosa para los componentes electrónicos sensibles. Si introduce aire ambiente de una fábrica de acero en un gabinete de electrónica de potencia, experimentará una falla dieléctrica catastrófica en cuestión de semanas.
A metalurgia STATCOM La utilización de un sistema de agua de circuito cerrado protege los componentes electrónicos de potencia de la contaminación del aire. El circuito de enfriamiento sellado evita que el polvo conductor se deposite en las placas de circuito, al tiempo que gestiona de manera eficiente los ciclos térmicos agresivos causados por las operaciones continuas de mitigación del parpadeo. El perfil de carga de un EAF es violento. El compensador cambia de totalmente capacitivo a totalmente inductivo varias veces por segundo. Esto genera ciclos térmicos masivos en los cables de conexión del IGBT. La refrigeración líquida amortigua estas excursiones térmicas, ampliando la vida útil de los módulos semiconductores.
La integración de activos de generación renovable masivos y remotos en la red primaria exige un rápido cumplimiento de estrictos códigos de red. Las limitaciones de espacio son importantes, particularmente en las subestaciones eólicas marinas, donde el espacio es escaso y el soporte reactivo dinámico localizado es fundamental. Cada metro cuadrado en una plataforma marina conlleva una enorme penalización estructural.
A energía renovable STATCOM con refrigeración líquida permite embalajes de alta densidad en contenedores estándar ISO. Por ejemplo, una escala de servicios públicos granja solar STATCOM operar en entornos desérticos con altas temperaturas ambiente requiere refrigeración por agua para evitar el apagado térmico durante el pico de generación diurna, asegurando un soporte continuo de la red cuando la producción solar es más alta. En los entornos desérticos habitualmente la temperatura ambiente supera los 50°C. El enfriamiento por aire a estas temperaturas casi no proporciona margen térmico.
Las salas refrigeradas por aire requieren un volumen espacial significativo para acomodar grandes ventiladores, conductos y espacio suficiente para el flujo de aire. Por el contrario, las salas de válvulas compactas y refrigeradas por agua reducen drásticamente el espacio necesario para el edificio. Esta eficiencia espacial es crucial para el diseño de subestaciones modernas donde la adquisición de terrenos es difícil. Puede colocar una base de válvula enfriada por líquido de 100 MVAR en un espacio que solo soportaría un sistema enfriado por aire de 30 MVAR.
Los sistemas modulares de interior, instalados en edificios hechos a medida o en contenedores de envío estándar, tienen diferentes requisitos de refrigeración en comparación con los recintos físicos especializados para exteriores. La especificación de unidades enfriadas por agua para configuraciones interiores y en contenedores logra ahorros sustanciales en arquitectura y ingeniería civil al minimizar el tamaño del edificio y el refuerzo estructural requeridos. El peso del equipo está concentrado, pero el volumen general se minimiza, lo que permite el envío en contenedores estandarizado y una rápida implementación en el sitio.
Las temperaturas del aire ambiente que superan los 40 °C (104 °F) afectan gravemente la eficiencia de los sistemas de refrigeración por aire y, a menudo, requieren una reducción significativa de la potencia del equipo. Los intercambiadores de calor agua-aire o agua-agua desacoplan la temperatura interna de la electrónica de potencia de los extremos ambientales externos. El proceso de expulsión de calor se traslada fuera de la sensible sala de válvulas.
Este desacoplamiento evita la reducción térmica, lo que permite que el compensador entregue su capacidad nominal total independientemente de las condiciones climáticas exteriores. Los sistemas de circuito cerrado garantizan un rendimiento de refrigeración constante en climas severos, desde plataformas marinas heladas hasta granjas solares abrasadoras en el desierto. En climas fríos, el circuito de enfriamiento secundario utiliza una mezcla de glicol para evitar la congelación, mientras que el circuito primario que circula a través de los componentes electrónicos sigue siendo agua pura desionizada.
El tiempo de actividad del sistema de enfriamiento dicta la confiabilidad general de la subestación. Un solo fallo de refrigeración obliga a apagar completamente el compensador, amenazando la estabilidad de la red. Para cumplir con los estándares de confiabilidad de nivel de servicios públicos, que generalmente exigen un tiempo de actividad del 99,9 %, es necesaria la redundancia arquitectónica. Esto implica implementar redundancia N+1 o N+2 en bombas de refrigeración, utilizar intercambiadores de calor de doble placa e instalar válvulas de control redundantes. Nunca dependerá de una sola bomba para mantener el flujo.
La evaluación de los modos de falla revela diferencias claras. Los sistemas de refrigeración líquida enfrentan riesgos como el desgaste del sello de la bomba, la desviación del sensor o la incrustación, que se mitigan mediante la redundancia y el monitoreo continuo. Los sistemas de refrigeración por aire son susceptibles a la obstrucción de los filtros, fallas en los cojinetes del ventilador y acumulación de polvo, lo que requiere un mantenimiento físico frecuente en entornos hostiles. Un patín de refrigeración líquida bien diseñado incluye una lógica de conmutación automática. Si la bomba primaria registra una caída en el caudal o la presión, la bomba de reserva se activa inmediatamente sin interrumpir el funcionamiento del compensador.
Las fugas de refrigerante cerca de componentes de alto voltaje suponen un riesgo de rotura dieléctrica catastrófica o cortocircuitos. Mitigar este riesgo requiere controles de ingeniería específicos. Especifique diseños de enfriamiento de presión negativa para atraer aire al sistema en lugar de expulsar líquido en caso de una fuga menor. Este diseño garantiza que un accesorio agrietado haga que entre aire en el circuito de refrigerante en lugar de que se rocíe agua sobre las barras colectoras de alto voltaje.
Implemente sensores avanzados de absorción de humedad y monitoreo continuo de la conductividad del circuito de agua desionizada. Los bucles de derivación de resina de intercambio iónico son esenciales para mantener la baja conductividad del refrigerante, asegurando que siga siendo un aislante eficaz. El agua que fluye a través de los disipadores de calor debe tener una conductividad inferior a 0,5 µS/cm. Si la conductividad aumenta, el agua se vuelve conductora, lo que provoca seguimientos y descargas eléctricas entre los módulos semiconductores y las placas frías conectadas a tierra.
La plomería, el lavado, las pruebas de presión y la mezcla de glicol extienden los tiempos de instalación y puesta en servicio. Para acelerar la implementación en el sitio, utilice las mejores prácticas para las pruebas de aceptación en fábrica (FAT) del patín de enfriamiento preensamblado. Debe verificar todos los caudales, caídas de presión y lógica de conmutación por error antes de que el equipo abandone las instalaciones de fabricación.
Los conjuntos de tuberías modulares previamente probados y los módulos de refrigeración autónomos reducen los requisitos de montaje en el sitio. Las pruebas exhaustivas en fábrica garantizan que el sistema de refrigeración funcione correctamente antes de llegar al lugar de instalación, lo que minimiza los retrasos en la puesta en servicio. Siempre que sea posible, se debe evitar la soldadura en campo de tuberías de enfriamiento de acero inoxidable. Utilice conexiones bridadas o accesorios a presión especializados para garantizar un montaje sin fugas en condiciones de campo.
La refrigeración por aire es suficiente para aplicaciones de capacidad baja a media, pero la refrigeración por agua sigue siendo no negociable para implementaciones de alta densidad, alta capacidad o ambientalmente adversas. Los ingenieros deben basar sus especificaciones de enfriamiento en el requisito total de MVAR, el espacio disponible de la subestación, la temperatura ambiente máxima del sitio y los riesgos de contaminación ambiental. El sistema de gestión térmica define los límites operativos de todo el activo de compensación de potencia reactiva.
R: El enfriamiento por aire generalmente se vuelve físicamente impráctico alrededor del rango de 50-100 MVAR. El umbral exacto depende en gran medida del espacio disponible para la instalación, la temperatura ambiente máxima del sitio y la densidad de potencia específica de los módulos semiconductores utilizados en la base de la válvula.
R: La refrigeración por agua proporciona capacidad de sobrecarga sostenida y permite una respuesta de conmutación de alta velocidad durante fallas de la red sin sobrecalentamiento. Elimina la reducción térmica bajo perturbaciones consecutivas, lo que garantiza que el compensador pueda inyectar la corriente reactiva máxima cuando la red más lo necesita.
R: Los STATCOM utilizan dispositivos de conmutación de alta frecuencia, como los IGBT, que generan un calor intenso y localizado. Los SVC utilizan tiristores de baja frecuencia que generan calor menos concentrado. El mayor flujo de calor de los IGBT requiere las agresivas capacidades de eliminación de calor de las placas frías líquidas.
R: Sí. Los sistemas de circuito cerrado utilizan un circuito de enfriamiento secundario lleno de una mezcla de agua y glicol para evitar la congelación en climas fríos. El circuito primario que circula a través de los componentes electrónicos interiores sigue siendo agua pura desionizada, mientras que los intercambiadores de calor exteriores manejan la mezcla de glicol.
R: El mantenimiento implica monitorear continuamente la conductividad del agua, reemplazar periódicamente los filtros de resina de intercambio iónico para mantener la rigidez dieléctrica y garantizar la integridad mecánica de las bombas, los sellos y las válvulas redundantes.
