A medida que se acelera la modernización de la red y la integración de energías renovables exige una mayor compensación de potencia reactiva dinámica, la densidad de potencia de los compensadores síncronos estáticos (STATCOM) y los generadores estáticos Var (SVG) ha aumentado exponencialmente. Los transistores bipolares de puerta aislada (IGBT) de alta potencia generan un calor localizado masivo. No gestionar esta carga térmica provoca estrangulamiento térmico, degradación acelerada de los componentes y fallos catastróficos del sistema, lo que convierte la gestión térmica eficaz en un principal cuello de botella operativo.
Si bien la refrigeración por aire tradicional es suficiente para unidades de menor capacidad, las aplicaciones de alta densidad dependen cada vez más de la refrigeración líquida. Esta guía evalúa si la refrigeración líquida realmente supera a los sistemas basados en aire, examinando la física subyacente, las compensaciones operativas y las realidades de implementación para los tomadores de decisiones a escala de servicios públicos. Analizamos las métricas de rendimiento en bruto y las realidades a nivel de campo de la implementación de estos sistemas en entornos de subestaciones exigentes.
Los compensadores de potencia reactiva modernos se basan en conmutación de alta frecuencia para inyectar o absorber energía reactiva. Este proceso crea importantes desafíos térmicos. Las pérdidas por conmutación y por conducción dentro de los módulos IGBT generan densidades de calor extremas y localizadas. A medida que aumentan las potencias, la concentración de energía térmica se vuelve cada vez más difícil de gestionar utilizando métodos convencionales. No se puede simplemente soplar más aire a través de un disipador de calor cuando el flujo de calor excede los límites físicos de la transferencia térmica aire-metal.
Efectivo Gestión térmica STATCOM requiere cumplir estrictos criterios de éxito. El sistema de refrigeración debe mantener las temperaturas de las uniones IGBT muy por debajo de los umbrales críticos, normalmente por debajo de 150°C. Debe garantizar una distribución uniforme de la temperatura en todos los módulos de potencia para evitar puntos calientes localizados. Además, el sistema debe minimizar las pérdidas de energía parásita del propio equipo de refrigeración para mantener la eficiencia eléctrica general. Cuando diseñamos diseños de subestaciones, el presupuesto térmico es tan importante como la clasificación de fallas eléctricas.
La refrigeración por aire ambiente enfrenta graves limitaciones físicas en aplicaciones de alta capacidad. El aire posee una baja capacidad calorífica específica y una mala conductividad térmica. Estas propiedades crean un grave cuello de botella a la hora de ampliar las capacidades a escala de servicios públicos. Para empujar grandes volúmenes de aire a través de los disipadores de calor se necesitan enormes ventiladores, que consumen una gran cantidad de energía y generan un ruido excesivo. La resistencia térmica de la caja del IGBT al aire ambiente se convierte en el factor limitante para la clasificación de salida completa del compensador.
Es necesario aclarar la termodinámica involucrada. La refrigeración líquida no reduce la producción térmica termodinámica neta generada por las pérdidas eléctricas del equipo. Una unidad de 100 Mvar genera la misma energía térmica total independientemente del medio refrigerante. Sin embargo, la refrigeración líquida acelera exponencialmente la velocidad a la que se extrae el calor de las uniones de semiconductores en comparación con el aire forzado. Esta rápida extracción evita los picos de temperatura localizados que destruyen los sensibles componentes electrónicos de potencia.
Para comprender la magnitud de esta diferencia, considere las propiedades físicas de los medios refrigerantes. El agua absorbe el calor rápidamente y lo transporta eficientemente. Esto permite a los ingenieros diseñar placas frías que se asientan directamente contra las placas base del IGBT, minimizando la resistencia de la interfaz térmica. El calor se transfiere al líquido y pasa a un intercambiador de calor remoto, sin pasar por completo el aire ambiente dentro de la sala de válvulas.
| Medio de enfriamiento | Conductividad Térmica (W/m·K) | Capacidad calorífica específica (J/kg·K) | Densidad (kg/m³) |
|---|---|---|---|
| Aire (a 25°C) | 0.026 | 1005 | 1.184 |
| Agua Pura (a 25°C) | 0.606 | 4182 | 997 |
| 50/50 Agua-Glicol | 0.410 | 3300 | 1070 |
Los sistemas de refrigeración líquida de circuito cerrado funcionan mediante transferencia térmica directa. Las placas frías se conectan directamente a los módulos de potencia. Por estas placas circula un flujo continuo de refrigerante que absorbe energía térmica. Luego, el líquido calentado viaja a un intercambiador de calor, donde libera energía al ambiente antes de regresar a las placas frías. Este circuito requiere un control preciso de los caudales, las presiones y la química del refrigerante.
La diferencia de rendimiento entre el líquido y el aire tiene sus raíces en la física básica. El agua posee aproximadamente 25 veces la conductividad térmica del aire. Esta propiedad física permite la rápida absorción y transporte de energía térmica lejos de la fuente. Al evaluar disipación de calor STATCOM refrigerada por agua, la velocidad de transferencia térmica es la ventaja definitoria. Permite que el silicio funcione más cerca de su clasificación eléctrica máxima sin exceder sus límites térmicos.
La refrigeración líquida directa da como resultado temperaturas de trabajo y de unión significativamente más bajas en comparación con los sistemas de aire forzado. Las temperaturas de funcionamiento más bajas afectan directamente la estabilidad operativa y la longevidad de los componentes. El calor se elimina exactamente donde se genera, minimizando la resistencia térmica entre la matriz de silicio y el medio refrigerante. Observamos constantemente temperaturas de unión entre 15 °C y 20 °C más bajas en sistemas refrigerados por líquido a plena carga en comparación con sus homólogos enfriados por aire.
La extracción de calor superior proporciona la amortiguación térmica transitoria necesaria. Los eventos de la red, como las fallas de bajo voltaje, exigen una inyección masiva y repentina de energía reactiva. Estos eventos provocan rápidos picos de temperatura en los IGBT. La refrigeración líquida absorbe estas cargas térmicas transitorias de manera eficiente sin activar los disparos de protección térmica, salvaguardando así la estabilidad general de la red durante los momentos críticos. La masa térmica del líquido en la placa fría actúa como amortiguador contra flujos de calor repentinos.
Al evaluar Eficiencia de enfriamiento STATCOM enfriado por agua, los ingenieros deben observar todo el sistema. El consumo de energía de las bombas de circulación y los ventiladores del intercambiador de calor es generalmente menor que el de los enormes sistemas HVAC o los conjuntos de ventiladores de aire forzado necesarios para enfriar una habitación equivalente enfriada por aire. Esta reducción de la carga parásita mejora la eficiencia operativa global de la instalación. Usted reemplaza los motores de sopladores de alta potencia con bombas centrífugas altamente eficientes.

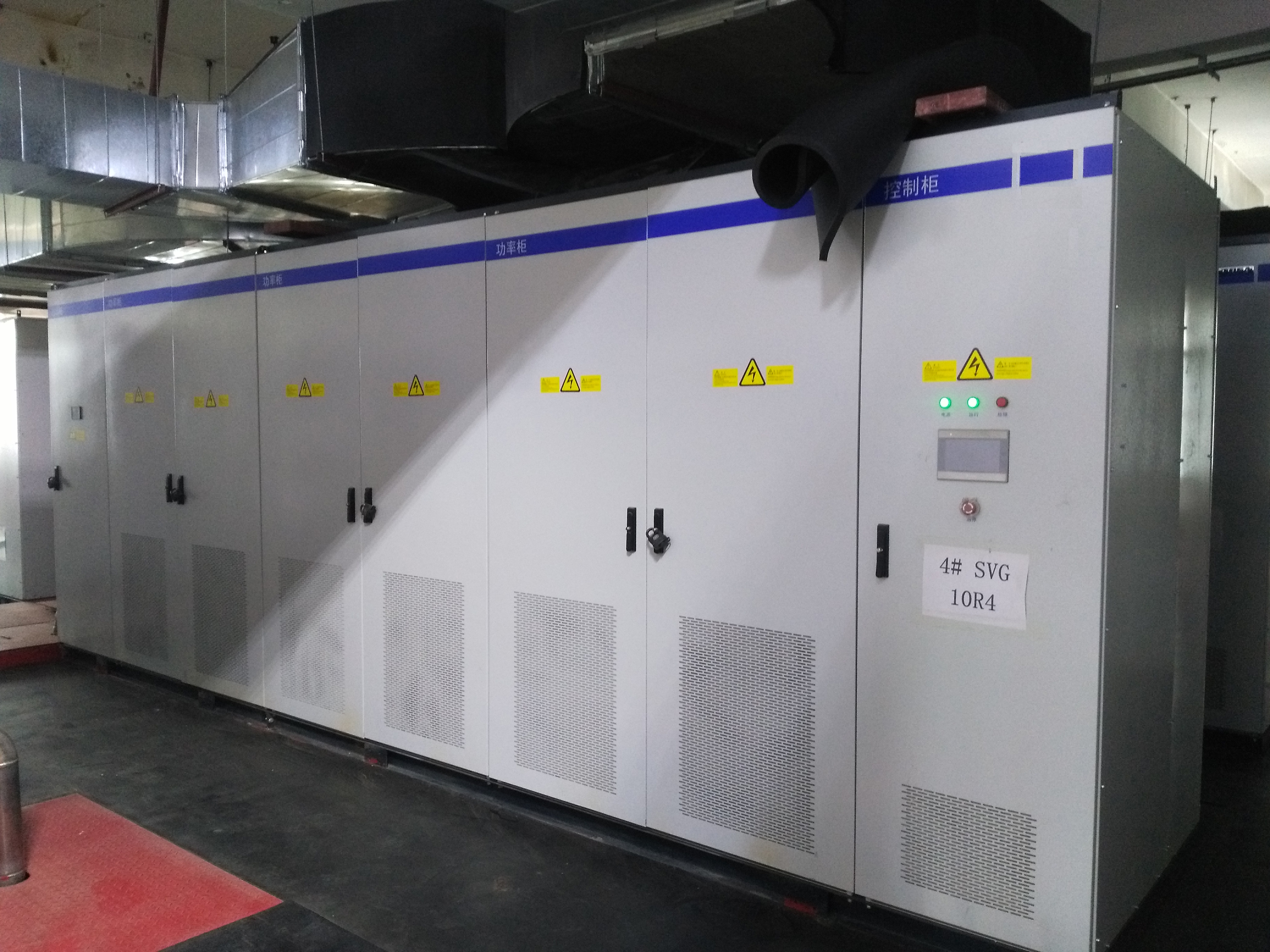

![\"Agua](\"https://irrorwxhqkmllo5m-static.micyjz.com/cloud/pnBplKoqlkSRplmnrrnoip/news_main_image_6kV-indoor-water-cooled-STATCOM-for-Electric-smelting-furnace4165590241435639260.jpg\")
Elegir la metodología de refrigeración adecuada requiere analizar los umbrales de capacidad. La refrigeración por aire sigue siendo muy viable para unidades de menor capacidad, normalmente inferiores a 30 Mvar. En estos rangos, la densidad de calor es manejable con disipadores de calor y ventiladores estándar. Sin embargo, para aplicaciones de alta densidad de potencia y gran capacidad que superan los 50 Mvar, la refrigeración líquida pasa de ser una opción premium a una necesidad técnica. El tamaño físico de los disipadores de calor necesarios para una unidad enfriada por aire de 100 Mvar se vuelve estructuralmente poco práctico.
La eficiencia volumétrica favorece en gran medida a los sistemas líquidos. La refrigeración por agua elimina la necesidad de conductos de aire masivos, amplios espacios entre fases y grandes zonas libres. Esto permite diseños modulares muy compactos. Una sala de válvulas refrigerada por líquido a menudo puede ocupar menos de la mitad del tamaño de una instalación equivalente refrigerada por aire, lo que ahorra valioso espacio en subestaciones abarrotadas. Cuando los costos de adquisición de terrenos son altos, esta reducción de la huella es una ventaja importante del proyecto.
Las emisiones acústicas representan otro punto de comparación. Los sistemas de aire forzado de alta velocidad generan un ruido considerable y a menudo requieren costosos recintos acústicos. Los sistemas refrigerados por líquido funcionan de forma mucho más silenciosa. Las principales fuentes de ruido son las bombas de circulación y los ventiladores del intercambiador de calor externo, lo que los hace ideales para subestaciones urbanas o residenciales adyacentes donde se aplican ordenanzas sobre ruido. Puede colocar el enfriador seco lejos del límite de la propiedad, manteniendo silencioso el edificio del equipo principal.
La infraestructura mecánica necesaria para la refrigeración del aire implica enormes unidades de tratamiento de aire, complejos conductos y pesados sistemas de filtración para mantener el polvo fuera de los componentes electrónicos. La refrigeración líquida traslada esta carga mecánica a tuberías, bombas e intercambiadores de calor. Si bien las tuberías requieren una instalación cuidadosa para evitar fugas, ocupan mucho menos espacio superior que los conductos HVAC. Esto simplifica el diseño estructural del edificio de equipos.
| Característica del sistema | Enfriamiento por aire forzado | Refrigeración líquida de circuito cerrado |
|---|---|---|
| Tasa de extracción de calor | moderado | Extremadamente alto |
| Huella del equipo | Grande (requiere amplio espacio libre de aire) | Compacto (alta densidad de potencia) |
| Perfil Acústico | Alto ruido (grandes ventiladores de alta velocidad) | Bajo nivel de ruido (bombas y ventiladores remotos) |
| Enfoque de mantenimiento | Filtros de aire, cojinetes de ventiladores, limpieza de disipadores de calor. | Química del refrigerante, sellos de bombas, verificación de fugas |
| Rango de capacidad óptimo | Menos de 30 Mvar | Más de 50 Mvar |
Los entornos de implementación dictan opciones de diseño de refrigeración específicas. un STATCOM de interior refrigerado por agua ofrece claras ventajas para la construcción de infraestructuras alojadas. El principal beneficio es la drástica reducción del calor ambiental expulsado directamente a la sala de la subestación. Las unidades enfriadas por aire arrojan enormes cantidades de calor al ambiente inmediato, lo que requiere sistemas HVAC de grado industrial para evitar que la habitación se sobrecaliente. Los sistemas líquidos capturan ese calor en la fuente.
La ubicación del intercambiador de calor es un imperativo de diseño para las unidades interiores. Es esencial encaminar el intercambiador de calor líquido-aire (enfriador seco) a una ubicación al aire libre. Mantener el intercambiador de calor en el interior simplemente transfiere toda la carga térmica al sistema HVAC de la instalación. El enrutamiento exterior alivia por completo el control del clima interior, lo que reduce drásticamente el consumo de energía de las instalaciones. Siempre canalizamos el circuito secundario hacia afuera a un patio de enfriamiento exclusivo.
Implementar un STATCOM refrigerado por agua para exterior presenta diferentes desafíos. Las implementaciones en contenedores al aire libre deben soportar condiciones ambientales adversas. En climas fríos no se puede utilizar agua pura. Los sistemas requieren mezclas específicas de agua y glicol para brindar protección contra la congelación. Los intercambiadores de calor externos de aire a líquido deben tener el tamaño correcto para tener en cuenta la capacidad térmica ligeramente menor de la mezcla de glicol en comparación con el agua pura.
La protección de ingreso es muy superior en las unidades exteriores enfriadas por líquido. Debido a que el circuito de enfriamiento principal está cerrado, los componentes electrónicos de potencia sensibles se pueden alojar en gabinetes IP54 o IP55 altamente sellados. Este diseño de circuito cerrado protege los IGBT y los tableros de control del polvo, la humedad, la niebla salina y los ambientes industriales corrosivos mucho mejor que los sistemas de enfriamiento al aire libre que constantemente aspiran aire exterior a través del equipo. No tiene que preocuparse de que el polvo conductor provoque un cortocircuito en las barras colectoras.
Cuando se diseña para implementaciones a gran altitud, la refrigeración líquida mantiene su rendimiento mucho mejor que la refrigeración por aire. El aire enrarecido a gran altura degrada gravemente la capacidad de enfriamiento de los sistemas de aire forzado, lo que requiere una reducción masiva de la potencia del equipo. La refrigeración líquida no se ve afectada en gran medida por la altitud, siempre que el intercambiador de calor externo tenga el tamaño adecuado para la menor densidad del aire.
La gestión térmica dicta directamente la longevidad de los componentes. Las fluctuaciones extremas de temperatura provocan graves tensiones termomecánicas en las uniones de soldadura, uniones de cables y embalajes de semiconductores. La refrigeración líquida reduce significativamente este ciclo térmico. Al mantener una banda estrecha de temperatura de funcionamiento, se minimiza la fatiga mecánica de los módulos de silicio. Esto se traduce directamente en menos fallas de módulos durante la vida útil de diseño de 20 años de la subestación.
Es necesario mantener temperaturas de unión bajas y estables para evitar fugas térmicas localizadas. Durante condiciones prolongadas de alta temperatura ambiente o escenarios de compensación continua de potencia reactiva, las unidades enfriadas por aire pueden experimentar una acumulación de calor agravada. La refrigeración líquida extrae el calor lo suficientemente rápido como para evitar este efecto descontrolado, lo que garantiza un funcionamiento continuo y estable incluso bajo carga máxima. El margen térmico proporcionado por la refrigeración líquida es un factor de seguridad importante.
Los sistemas de nivel de servicios públicos incorporan una amplia redundancia para garantizar Fiabilidad SVG enfriado por agua. Los diseños estándar cuentan con bombas de circulación redundantes N+1. Si una bomba falla o requiere mantenimiento, el respaldo se activa automáticamente sin interrumpir el flujo de enfriamiento. Los intercambiadores de calor duales y las redes de sensores redundantes garantizan aún más un funcionamiento continuo durante el mantenimiento de los componentes. Diseñamos estos patines de bomba para que pueda aislar y reemplazar una bomba mientras el compensador permanece en línea.
La pureza del refrigerante es un requisito no negociable. El sistema debe mantener una conductividad del refrigerante extremadamente baja para evitar arcos eléctricos y corrosión galvánica dentro de las placas frías. Los sistemas avanzados utilizan circuitos de purificación automática que contienen resinas de intercambio iónico de lecho mixto. Estos circuitos filtran continuamente una porción del refrigerante, lo que garantiza que la conductividad se mantenga dentro de límites operativos seguros. Si la conductividad aumenta, el sistema de control activa una alarma mucho antes de que se convierta en un riesgo de descarga eléctrica.
Los materiales utilizados en el circuito de enfriamiento también afectan la confiabilidad. Utilizamos tuberías de acero inoxidable y mangueras EPDM especializadas para evitar la corrosión y la degradación. Se evitan estrictamente metales diferentes en el circuito primario para evitar la corrosión galvánica. Las placas frías suelen ser de aluminio o cobre, cuidadosamente adaptadas a la química del refrigerante para garantizar décadas de funcionamiento sin fugas.
La introducción de líquidos cerca de dispositivos electrónicos de alto voltaje conlleva inherentemente riesgos. Las fugas de refrigerante son la principal preocupación de cualquier administrador de instalaciones. Los sistemas modernos mitigan este riesgo mediante ingeniería avanzada. Los diseños de sistemas de presión negativa garantizan que, si se produce una fuga menor, se introduzca aire en la tubería en lugar de que salga agua. Las instalaciones utilizan materiales de tubería no corrosivos de alta calidad junto con sensores de humedad avanzados y bandejas de goteo físicas.
El aumento de los gastos generales de mantenimiento es una compensación reconocida. Los sistemas de refrigeración líquida requieren una supervisión más especializada que los sistemas de aire pasivo. La mitigación se basa en estrictos protocolos de puesta en servicio y rigurosos programas de mantenimiento. Los operadores deben realizar pruebas periódicas de la calidad del refrigerante, ejecutar reemplazos programados de filtros de resina y utilizar el monitoreo de mantenimiento predictivo para rastrear la vibración y los caudales de la bomba. Necesita técnicos capacitados en dinámica de fluidos básica, no solo en sistemas eléctricos.
Para las unidades exteriores, el congelamiento durante los estados inactivos representa un riesgo grave. Si el equipo se apaga a temperaturas bajo cero, el refrigerante puede congelarse, expandirse y romper las tuberías internas. Las estrategias de mitigación incluyen la integración de calentadores de bloque internos que mantienen las temperaturas del refrigerante por encima del punto de congelación durante los cortes. Los ingenieros deben especificar la proporción correcta de glicol y agua en función de la temperatura histórica mínima absoluta del sitio de instalación.
El aire atrapado en el circuito de enfriamiento puede causar puntos calientes localizados y cavitación de la bomba. Para mitigar esto, los sistemas incluyen válvulas automáticas de liberación de aire en los puntos más altos de la red de tuberías. Durante la puesta en servicio, se debe purgar completamente el aire del sistema. Los tanques de expansión se utilizan para mantener la presión estática y acomodar la expansión térmica del refrigerante a medida que se calienta durante el funcionamiento.
El crecimiento biológico en el circuito de refrigerante es otro riesgo, particularmente en sistemas que utilizan mezclas de agua y glicol. Se añaden biocidas al refrigerante para evitar que las algas y bacterias ensucien los intercambiadores de calor y las placas frías. El muestreo regular y los análisis de laboratorio del refrigerante garantizan que los inhibidores químicos y biocidas permanezcan en concentraciones efectivas.
Los sistemas refrigerados por agua ofrecen un rendimiento de disipación de calor objetivamente superior, ofreciendo tasas de transferencia térmica inigualables y reducciones significativas del espacio ocupado por espacio. Esta metodología de enfriamiento de alto rendimiento introduce complejidad mecánica y requiere mantenimiento especializado, lo que significa que no es una necesidad universal para todas las aplicaciones de red. Sin embargo, para instalaciones de alta densidad de potencia, es la única solución de ingeniería viable.
Los responsables de la toma de decisiones deberían aplicar una lógica clara de preselección. Especifique refrigeración líquida para unidades de alta capacidad que superen los 50 Mvar, proyectos en entornos con espacio limitado o instalaciones que enfrentan condiciones externas adversas que requieren gabinetes completamente sellados. Utilice de manera predeterminada el enfriamiento por aire forzado para proyectos de menor capacidad donde el espacio físico es abundante y los recursos de mantenimiento son limitados.
Para garantizar la ejecución exitosa del proyecto, siga los siguientes pasos:
R: Sí. Debido a que el agua tiene una conductividad térmica aproximadamente 25 veces mayor que el aire, absorbe y aleja el calor de los módulos de potencia de manera mucho más efectiva, lo que resulta en temperaturas de funcionamiento más bajas para la electrónica.
R: No. Ambos sistemas generan una cantidad similar de energía térmica en función de su eficiencia eléctrica y pérdidas de conmutación. Sin embargo, el sistema refrigerado por agua extrae y transfiere este calor lejos de los componentes críticos exponencialmente más rápido, evitando puntos calientes localizados.
R: Las principales desventajas son la mayor complejidad del sistema y los requisitos de mantenimiento. Los operadores deben gestionar la pureza del refrigerante, controlar las fugas, reemplazar los filtros de resina de desionización y mantener las bombas de circulación mecánica.
R: Sí. Las instalaciones exteriores utilizan una mezcla de agua y glicol para reducir el punto de congelación del refrigerante. Los sistemas también incorporan calentadores de bloque para mantener el líquido circulando y caliente durante los estados de inactividad.
R: La refrigeración líquida reduce drásticamente la huella física. Elimina la necesidad de conductos de aire masivos, ventiladores grandes y un amplio espacio libre entre fases, lo que permite un diseño de gabinete altamente compacto y modular.
