Los proyectos solares a gran escala enfrentan estrictos códigos de conexión a la red. El control dinámico de la potencia reactiva es un requisito no negociable para la aprobación del proyecto. Depender únicamente de inversores fotovoltaicos para obtener energía reactiva a menudo resulta insuficiente durante fallas de la red, eventos de sobretensión de estado estable u operaciones nocturnas. Sobredimensionar arbitrariamente un compensador síncrono estático infla gravemente el gasto de capital. El subdimensionamiento corre el riesgo de incumplimiento de la red, reducción activa de la energía o desconexión total de la red.
Para equilibrar el cumplimiento de la economía del proyecto, los equipos de ingeniería y adquisiciones deben adoptar un enfoque de dimensionamiento riguroso y basado en datos. Esta guía desglosa los marcos técnicos, las variables y las estrategias de mitigación de riesgos necesarios para ejecutar con precisión Dimensionamiento STATCOM para parques solares. Analizaremos datos prácticos de campo, condiciones de falla de la red y métodos de compensación híbridos para garantizar que sus instalaciones cumplan con los estándares de interconexión sin gastar demasiado en capacidad innecesaria.
El dimensionamiento preciso de STATCOM requiere restar la capacidad de potencia reactiva confiable de los inversores fotovoltaicos de la planta de los requisitos totales del código de red del punto de interconexión (POI).
Las condiciones de falla de la red (LVRT/HVRT) y la relación de cortocircuito (SCR) de la red dictan los requisitos de respuesta transitoria, lo que influye en gran medida en la clasificación Mvar requerida.
Las soluciones de diseño híbrido STATCOM, que combinan módulos STATCOM dinámicos con condensadores o reactores conmutados mecánicamente (MSC/MSR), a menudo proporcionan la compensación de energía reactiva de parques solares más rentable.
La evaluación de un STATCOM de media tensión requiere mirar más allá de la capacidad nominal para evaluar las características de voltaje-corriente (V-I), la reducción térmica, la interoperabilidad del sistema de control y las pérdidas totales del ciclo de vida.
Definir el requisito básico para La regulación del voltaje del parque solar en el punto de interconexión (POI) es su primer paso. El éxito significa mantener el funcionamiento continuo y la estabilidad del voltaje durante eventos de red tanto de estado estable como transitorios. Los operadores de red exigen que los parques solares se comporten como generadores síncronos tradicionales. Deben apoyar activamente a la red en lugar de limitarse a suministrarle energía.
Los inversores fotovoltaicos estándar tienen limitaciones importantes. Están diseñados principalmente para convertir energía CC en potencia activa CA (MW). Cuando la generación de energía activa está en su punto máximo, el margen térmico restante para la potencia reactiva (Mvar) cae significativamente. Además, los inversores estándar no pueden proporcionar soporte de voltaje dinámico durante las horas nocturnas. Si bien existen actualizaciones de control especializadas de PV-STATCOM, a menudo introducen interacciones de control complejas y desafíos de garantía. Depender únicamente de inversores deja a la planta vulnerable durante eventos críticos de la red.
El control de sobretensión en estado estacionario es otro desafío operativo importante. Los parques solares frecuentemente experimentan altos voltajes durante períodos de baja carga local y alta generación. Los compensadores dedicados gestionan estos altos voltajes de manera efectiva. Absorben potencia reactiva para reducir el voltaje a límites aceptables. Esta gestión activa aumenta los límites de transmisión de energía de la red durante los ciclos diurno y nocturno. Garantiza que el parque solar pueda exportar la máxima potencia activa sin activar la protección contra sobretensiones.
El cumplimiento del código de red es el factor decisivo para estas instalaciones. Los organismos reguladores exigen un estricto cumplimiento de criterios de desempeño específicos. El paso de bajo voltaje (LVRT) requiere que la planta permanezca conectada e inyecte corriente reactiva cuando el voltaje de la red cae en picado. El paso de alto voltaje (HVRT) requiere la absorción de potencia reactiva durante los picos de voltaje. Además, los requisitos de tiempo de respuesta son increíblemente rápidos. Los códigos de red a menudo exigen una inyección total de energía reactiva en menos de 30 milisegundos. Los inversores fotovoltaicos luchan por cumplir estos tiempos de respuesta transitorios de manera consistente, lo que hace obligatoria una compensación específica.
Característica de capacidad | Inversor fotovoltaico estándar | STATCOM dedicado |
|---|---|---|
Función principal | Conversión de potencia activa de CC a CA | Inyección/absorción dinámica de potencia reactiva |
Potencia reactiva al 100% MW | Muy limitado por el margen térmico | 100% disponible independientemente de la potencia activa |
Operación nocturna | Sin conexión (a menos que esté habilitado el modo PV-STATCOM especializado) | Totalmente operativo para regulación de voltaje |
Tiempo de respuesta transitorio | Normalmente entre 50 y 100 milisegundos | Menos de 30 milisegundos |
Pasaje de bajo voltaje | La salida de corriente cae con el voltaje de la red | Proporciona corriente reactiva completa a voltajes reducidos |

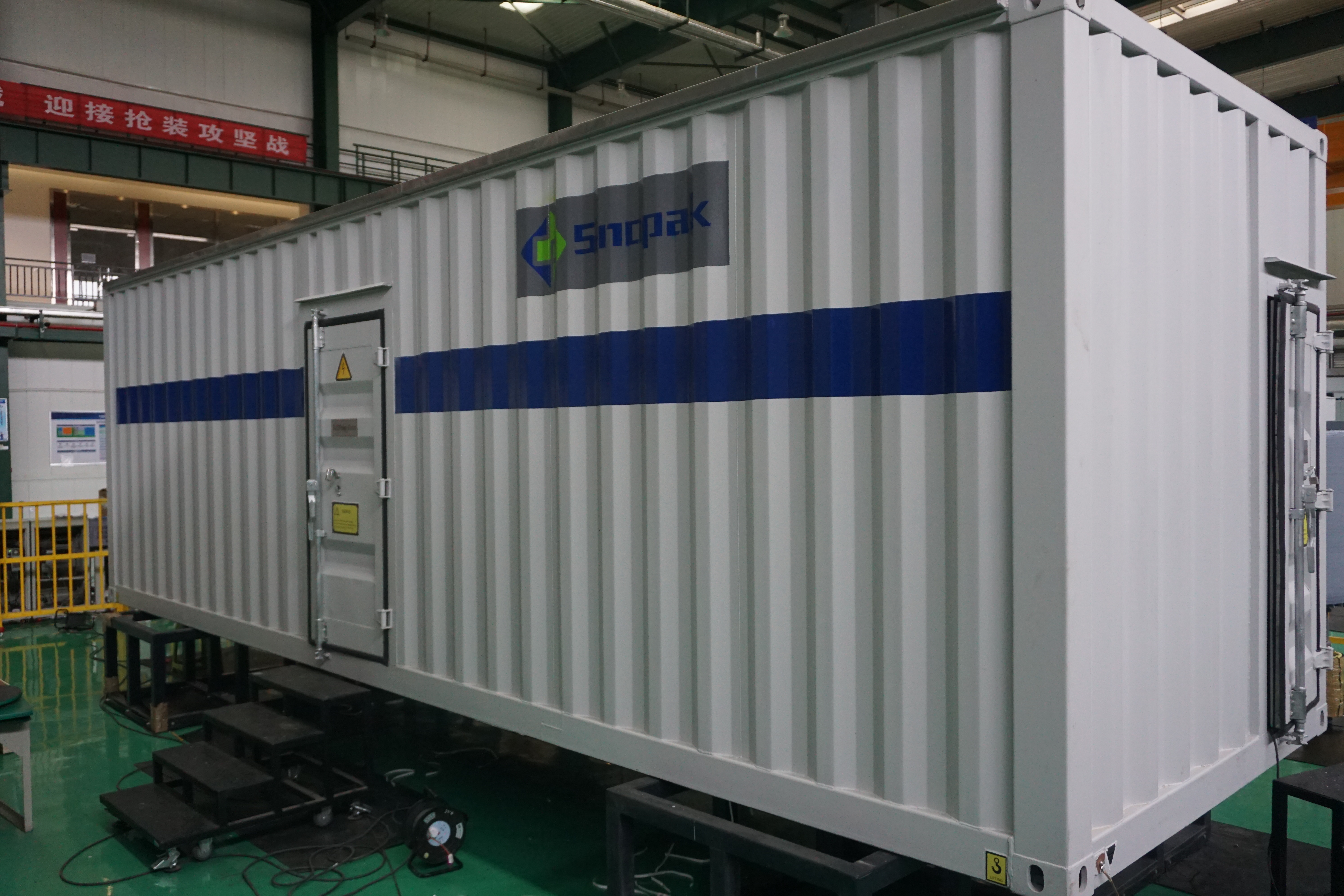

![\"al](\"https://irrorwxhqkmllo5m-static.micyjz.com/cloud/ppBplKoqlkSRmllprirliq/news_main_image_10kV-outdoor-air-cooled-STATCOM-for-Solar-Farm2122875322630661862.jpg\" "\\"\\"")
El tamaño preciso nunca es una simple regla general. Requiere analizar múltiples variables interactivas específicas de la ubicación de su sitio y del acuerdo de conexión a la red.
La potencia activa máxima de salida de la planta y el rango del factor de potencia (PF) requerido establecen su requisito básico de Mvar. Los operadores de red suelen especificar un rango de PF en el punto de interés. Un requisito común es 0,95 en adelanto y 0,95 en atraso a plena potencia activa. Para un parque solar de 100 MW, esto se traduce en un requisito básico de aproximadamente 32,8 Mvar. Sin embargo, este es sólo el punto de partida. Debe ajustar esta línea base según las condiciones dinámicas de la cuadrícula.
La intensidad de la red dicta cómo responde el voltaje local a las inyecciones de energía. Medimos esto usando la relación de cortocircuito (SCR). Cuando se conecta un parque solar a una red débil (normalmente un SCR inferior a 3,0), la red carece de la inercia sincrónica para absorber las fluctuaciones de energía. Incluso los cambios menores en la nubosidad provocan una caída de la potencia activa, lo que en una red débil reduce inmediatamente el voltaje. Debe dimensionar la compensación dinámica mucho más en estos escenarios. El equipo proporciona el efecto amortiguador necesario para evitar oscilaciones de alta frecuencia que desconecten la planta.
También hay que calcular la potencia reactiva consumida por el propio equilibrio de los equipos de la planta. Cada transformador elevador y cada metro de cable de media tensión impacta el Mvar final entregado al medidor límite. Durante los picos de generación, la corriente que fluye a través de los transformadores de potencia principales genera pérdidas reactivas significativas. Por el contrario, durante la noche, la extensa red de cables subterráneos actúa como un condensador gigante. Genera potencia reactiva líder que eleva el voltaje local. Tus cálculos de tallas deben tener en cuenta ambos extremos. El compensador debe absorber la capacitancia del cable durante la noche y superar la reactancia del transformador durante el día.
Los activos renovables coubicados requieren una atención especial. Las granjas híbridas de energía renovable se están convirtiendo en un estándar. Cuando las turbinas eólicas y los paneles solares fotovoltaicos comparten un único punto de interés, la complejidad del tamaño se multiplica. El compensador debe manejar la dinámica de potencia reactiva combinada de ambos sistemas. Las turbinas eólicas tienen características de protección contra fallas diferentes a las de los inversores solares. El estudio de dimensionamiento debe modelar ambos activos simultáneamente para garantizar una perfecta conexión a la red de energía renovable.
Finalmente, las condiciones ambientales y térmicas dictan la capacidad utilizable real del equipo. Los parques solares suelen estar ubicados en entornos áridos y de alta temperatura. Las altas temperaturas ambiente impactan directamente las temperaturas de las uniones de semiconductores dentro de los módulos IGBT. Si la temperatura ambiente excede la clasificación base del fabricante, debe aplicar cálculos de reducción térmica. Una unidad clasificada para 30 Mvar a 25 °C podría entregar solo 24 Mvar a 45 °C. Si no se tiene en cuenta la reducción térmica, se producirá un sobrecalentamiento del equipo y fallos prematuros.
La ejecución de un estudio de dimensionamiento requiere de una metodología estructurada. Debe pasar de cálculos de referencia a simulaciones dinámicas para garantizar resultados precisos. Compensación de energía reactiva del parque solar.
Cálculo de potencia reactiva de referencia: Comience calculando la demanda total de potencia reactiva en el punto de interés en función de los peores escenarios operativos. Esto implica la máxima generación de energía activa combinada con el máximo factor de potencia requerido. Utilice la fórmula estándar del triángulo de potencia. Si el código de red requiere 0,95 PF a 150 MW, la potencia reactiva total requerida se calcula como Q = P * tan(acos(PF)). Esto le da un máximo absoluto de 49,3 Mvar que la red espera ver en el metro límite.
Evaluación de pérdidas de red interna: Evaluar las pérdidas internas. Sus transformadores elevadores principales y su red de colectores pueden consumir 12 Mvar durante el pico de generación de energía activa. Esto significa que su requerimiento total de potencia reactiva dentro de la cerca es en realidad 61,3 Mvar. Debes generar esto internamente solo para cumplir con el requisito de 49,3 Mvar en el PDI.
Evaluación de la contribución de los inversores fotovoltaicos: Evalúe la verdadera capacidad de potencia reactiva de los inversores fotovoltaicos instalados. Mire la curva de capacidad PQ del inversor. Determine cuánto Mvar puede producir el inversor cuando funciona al 100% de potencia activa. Si el fabricante de su inversor garantiza 20 Mvar de margen de potencia reactiva mientras funciona a plena capacidad, puede restarlo del total. Su brecha restante es 41,3 Mvar.
Dimensionamiento de la brecha de compensación dinámica versus estática: Debe diferenciar entre necesidades de estado estacionario y necesidades transitorias. Las necesidades en estado estacionario cambian lentamente en cuestión de minutos u horas. Las necesidades transitorias cambian en milisegundos durante fallas de red. Determine la clasificación Mvar exacta requerida para que la unidad dinámica maneje fluctuaciones rápidas de voltaje, eventos LVRT y HVRT. Si el código de red requiere 20 Mvar de respuesta dinámica instantánea para LVRT, dimensione el módulo dinámico en 20 Mvar.
Dimensionamiento de los componentes estáticos: Rara vez se necesita un sistema 100% dinámico. Calcule la capacidad de condensadores conmutados mecánicamente (MSC) o reactores conmutados mecánicamente (MSR) suplementarios. Estos componentes estáticos manejan la potencia reactiva básica en estado estable. En nuestro ejemplo, usted instala un banco MSC de 25 Mvar para manejar los requisitos de estado estacionario de movimiento lento. Este enfoque híbrido reduce drásticamente los costos de equipo y al mismo tiempo mantiene el cumplimiento total del código de red.
Al diseñar la arquitectura de la planta, se debe elegir entre estrategias de compensación centralizadas y distribuidas. Ambos enfoques tienen distintos méritos de ingeniería.
Implementar una centralizada El STATCOM de media tensión en la subestación principal es el enfoque más común. Esta estrategia ofrece importantes ventajas en el control centralizado. Simplifica las pruebas de cumplimiento de puntos de interés porque toda la potencia reactiva se inyecta en un único nodo. También proporciona una excelente eficiencia de huella. Una sola unidad de media tensión requiere menos superficie total que docenas de unidades distribuidas. Los equipos de mantenimiento solo tienen una ubicación principal para dar servicio.
Alternativamente, puede analizar soluciones distribuidas de bajo voltaje. Esto implica colocar compensadores dinámicos más pequeños y de bajo voltaje en la red de colectores del parque solar. Estas unidades suelen instalarse junto a los inversores fotovoltaicos. Este enfoque reduce los flujos de potencia reactiva a través de los cables internos de media tensión. Puede reducir las pérdidas internas y mejorar los perfiles de voltaje localizados en los extremos de grandes paneles solares.
Debe comparar ambos enfoques en varias dimensiones de evaluación para determinar cuál es la mejor opción para el diseño específico de su sitio.
Criterios de evaluación | STATCOM Centralizado de Media Tensión | Soluciones Distribuidas de Baja Tensión |
|---|---|---|
Complejidad de la instalación | Requiere obras civiles pesadas en la subestación principal y puesta en servicio especializada de alta tensión. | Es más fácil de instalar junto con los inversores, pero requiere varios sitios de instalación en toda la granja. |
Accesibilidad de mantenimiento | La ubicación centralizada simplifica las inspecciones de rutina y el reemplazo de piezas. | Requiere que los técnicos recorran todo el parque solar para realizar el mantenimiento. |
Necesidades de transformador elevador | A menudo se conecta directamente al bus MV o utiliza un único transformador de acoplamiento dedicado. | Depende de los transformadores elevadores del inversor fotovoltaico existentes, lo que podría requerir que sean sobredimensionados. |
Redundancia del sistema | Un único punto de falla a menos que esté diseñado con bloques de alimentación internos modulares. | Alta redundancia inherente; si una unidad falla, las demás continúan funcionando. |
Pérdidas internas del cable | La potencia reactiva debe viajar a través de toda la red de colectores, aumentando las pérdidas I⊃2;R. | Inyecta potencia reactiva localmente, minimizando el flujo de corriente a través de la red del colector. |
Los equipos de adquisiciones deben evaluar las especificaciones técnicas más allá de la simple calificación Mvar. Es necesario analizar la ingeniería subyacente de diferentes Soluciones de diseño STATCOM para garantizar la confiabilidad a largo plazo.
Se debe analizar las características Voltaje-Corriente (V-I) del equipo propuesto. Los compensadores estáticos de var (SVC) tradicionales actúan como impedancias variables. Su salida de corriente reactiva cae linealmente a medida que cae la tensión de la red. Si el voltaje de la red cae a 0,5 por unidad (pu) durante una falla, un SVC solo entrega el 50% de su corriente nominal. Los convertidores de fuente de voltaje modernos se comportan de manera completamente diferente. Actúan como verdaderas fuentes de corriente. Inyectan corriente reactiva nominal completa incluso si el voltaje de la red colapsa a 0,1 pu. Este rendimiento superior de bajo voltaje significa que a menudo puede cumplir con el código de red con una clasificación Mvar general más pequeña.
Enmarque la evaluación financiera en torno a CapEx versus OpEx. Una unidad más pequeña podría ahorrar el gasto de capital inicial. Sin embargo, si funciona constantemente cerca de sus límites térmicos, generará mayores gastos operativos. El funcionamiento continuo con carga alta reduce la vida útil de los módulos IGBT y los ventiladores de refrigeración. Debe dimensionar la unidad con suficiente espacio térmico para garantizar una vida operativa de 20 años sin reemplazo excesivo de componentes.
La gestión térmica afecta directamente la vida útil de los equipos y los gastos operativos. Debe elegir entre arquitecturas refrigeradas por aire y por agua. Los sistemas enfriados por agua utilizan circuitos de agua desionizada, bombas redundantes e intercambiadores de calor líquido-aire. Ofrecen una densidad de potencia excepcional, lo que le permite instalar un sistema de 35 Mvar en un contenedor de envío estándar de 20 pies. Sin embargo, requieren un mantenimiento especializado. Si falla el sello de una bomba en un lugar remoto y desértico, toda la planta podría enfrentar restricciones mientras espera las piezas. Los sistemas enfriados por aire dependen del aire ambiente forzado y de enormes disipadores de calor. Requieren una mayor huella física pero eliminan el riesgo de fugas de refrigerante. Para granjas solares aisladas, la simplicidad de cambiar un ventilador de refrigeración averiado a menudo supera la penalización en el espacio.
Evaluar el beneficio económico de la capacidad de sobrecarga a corto plazo. Muchas unidades modernas ofrecen índices de sobrecarga altos, como 2,0 por unidad (pu) durante 2 segundos. Esto permite que la unidad inyecte cantidades masivas de corriente reactiva durante fallas transitorias. Especificar una alta capacidad de sobrecarga le permite manejar eventos LVRT severos sin sobredimensionar permanentemente la clasificación continua del equipo. Se trata de una estrategia de optimización de costes muy eficaz.
ejecutando Los proyectos de granja solar STATCOM implican importantes riesgos técnicos. La identificación temprana de estos riesgos en la fase de diseño evita costosas demoras durante la puesta en servicio.
La interacción del sistema de control es el factor de riesgo más alto en estas instalaciones. Está conectando un compensador dinámico de acción rápida a una red que contiene cientos de inversores fotovoltaicos de acción rápida. Si los bucles de control de estos dispositivos funcionan a frecuencias similares, lucharán entre sí. Esto crea resonancia subsincrónica (SSR) o amplificación armónica. Las oscilaciones de voltaje resultantes pueden destruir los pararrayos, dañar los devanados del transformador y obligar a la empresa de servicios públicos a desconectar sus instalaciones.
Este riesgo se mitiga mediante un riguroso modelado de transitorios electromagnéticos (EMT). Los estudios de flujo de carga RMS estándar no pueden detectar estas interacciones de alta frecuencia. Debe utilizar un software EMT como PSCAD. Exija modelos EMT no cifrados y específicos del sitio tanto a su fabricante de inversores como a su proveedor de compensadores. Ejecute estos modelos juntos en un entorno de red débil simulado. Debe demostrar que los sistemas de control permanecen estables en todas las condiciones de falla antes de autorizar la fabricación del equipo.
Los retrasos en la puesta en servicio son otro riesgo importante. Los operadores de la red rechazarán la planta si hay discrepancias entre los modelos simulados y el rendimiento real del campo. Si el equipo no responde exactamente como lo predijo el estudio de EMT, no pasará las pruebas de cumplimiento de PDI. Esto conduce a daños y perjuicios y pérdida de ingresos de generación.
Durante la fase de fabricación, aplique estrictas pruebas de aceptación en fábrica (FAT). No confíe únicamente en simulaciones de software. Requiere pruebas de hardware-in-the-loop (HIL). Esto implica conectar los tableros de control físicos reales que se enviarán a su sitio a un simulador digital en tiempo real. El simulador alimenta los tableros de control con fallas de red simuladas y usted mide las señales físicas de disparo enviadas a los IGBT. Esto demuestra que el código de control funciona perfectamente en el hardware de producción antes de que salga de fábrica.
Iniciar estudios integrales de flujo de carga y estabilidad dinámica inmediatamente después de obtener el acuerdo preliminar de conexión a la red.
Solicite modelos EMT no cifrados a todos los proveedores de equipos para validar la interoperabilidad del control y evitar la resonancia subsíncrona.
Colaborar con los fabricantes desde el principio para validar los modelos de dimensionamiento preliminares frente a curvas de reducción térmica de hardware específicas.
Especifique arquitecturas de compensación híbridas en sus documentos de adquisiciones para minimizar el gasto de capital y maximizar la eficiencia en estado estacionario.
R: El tamaño varía mucho según los códigos de red locales y las capacidades del inversor. Normalmente, un parque solar de 100 MW requiere entre 10 y 30 Mvar de compensación dinámica. El tamaño final depende del rango de factor de potencia requerido, la relación de cortocircuito de la red y de cuánta potencia reactiva los inversores fotovoltaicos pueden aportar de forma fiable durante los picos de generación.
R: Generalmente no. Si bien los inversores fotovoltaicos modernos proporcionan cierta potencia reactiva, tienen graves limitaciones durante fallas de red y operaciones nocturnas. Cuando la salida de potencia activa es máxima, a los inversores les queda poco margen térmico para la potencia reactiva. La compensación dedicada garantiza una respuesta transitoria rápida y una estabilidad de voltaje continua independientemente de la irradiancia solar.
R: Un PV-STATCOM utiliza inversores solares inteligentes como compensadores dinámicos. Proporcionan energía reactiva durante la noche o períodos reducidos. Esto controla la sobretensión en estado estable y optimiza la utilización de los activos sin requerir hardware completamente separado. Sin embargo, implementar esto requiere un software de control complejo, una simulación EMT exhaustiva y la aprobación explícita del operador de la red.
R: Una red débil tiene una relación de cortocircuito (SCR) baja. En estas redes, pequeños cambios en el flujo de energía provocan fluctuaciones masivas de voltaje. Para mantener la regulación del voltaje y evitar la inestabilidad, una red débil requiere una compensación dinámica significativamente mayor. El equipo debe estar sobredimensionado para proporcionar el efecto amortiguador necesario contra oscilaciones de alta frecuencia.
R: Un STATCOM utiliza tecnología de convertidor de fuente de voltaje, lo que ofrece tiempos de respuesta más rápidos y un tamaño más pequeño que un compensador de variación estática (SVC). Fundamentalmente, un STATCOM proporciona corriente reactiva completa incluso cuando el voltaje de la red cae significativamente. La salida de un SVC disminuye linealmente a medida que cae el voltaje, lo que hace que los STATCOM sean muy superiores para eventos de funcionamiento de bajo voltaje.
R: Por la noche, el parque solar no genera energía activa, pero la extensa red de cables subterráneos de media tensión actúa como un condensador, provocando un aumento de la tensión local. Debe dimensionar el equipo para absorber esta potencia reactiva líder. También proporciona corrección del factor de potencia para cargas parásitas locales, como motores de inducción del sistema de seguimiento.
